CM-20 ماكينة قطع الأنابيب هيدروليك 8 إلى 20 بوصة
Hydraulic Pipe Cutting Machine

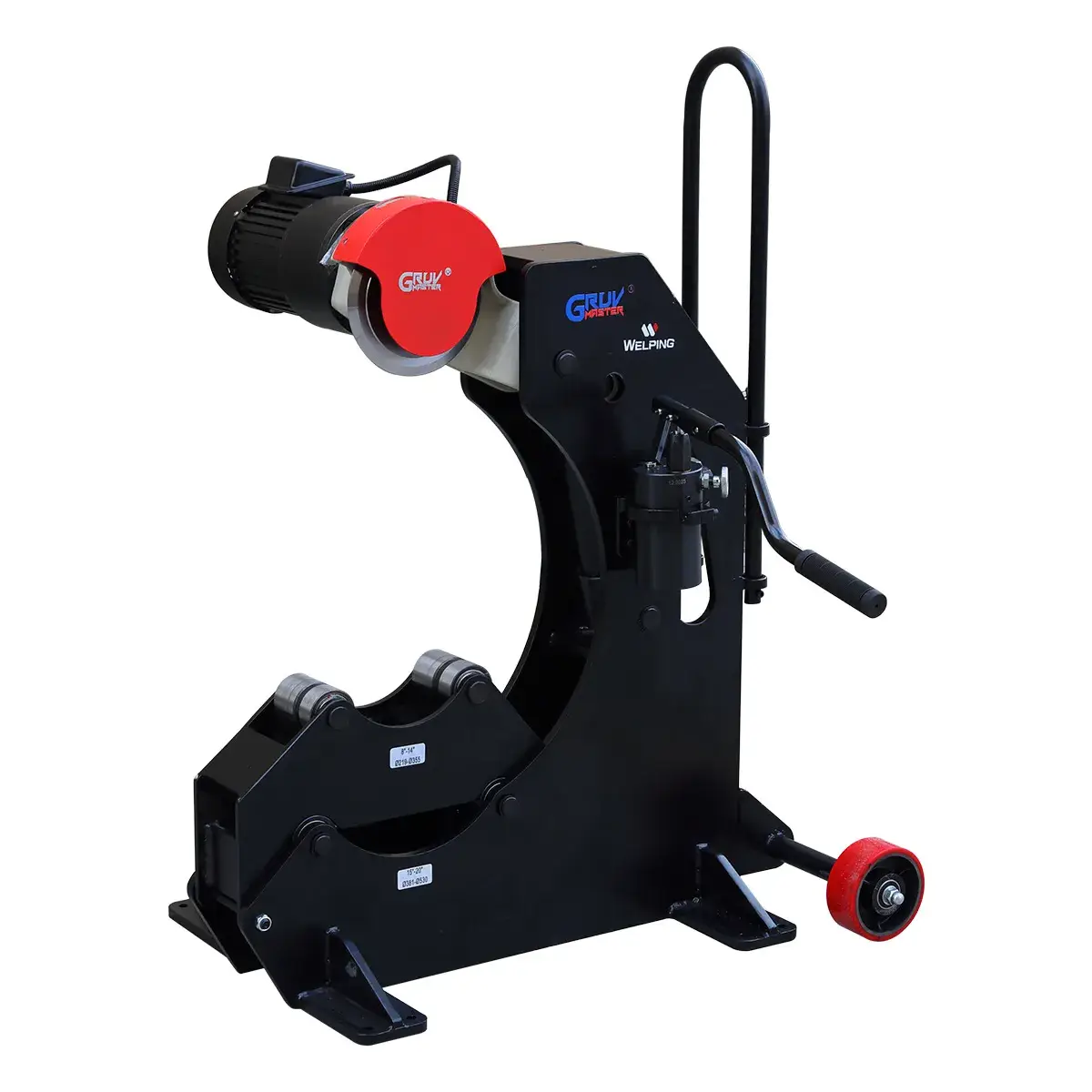

صُممت آلة قطع الأنابيب الكهربائية الهيدروليكية CM-20 للقطع على البارد (القطع بالدرفلة) للأنابيب الفولاذية مقاس 8 بوصة إلى 20 بوصة وتتميز هذه الآلة بتحكم مستقر في التغذية، وتشغيل فعال، وهيكل نظام هيدروليكي محكم الإغلاق من النوع المنفصل توفر معدات معالجة الأنابيب هذه نتائج قطع دقيقة مع أداء موثوق، وهي مناسبة لكل من عمليات التركيب الميدانية وبيئات الإنتاج بالدفعات
- السعة 8 بوصات – 20 بوصة، SCH 10/40
- السمك الأقصى للجدار 12 مم
- المواد القابلة للمعالجة أنابيب الفولاذ الكربوني، أنابيب الفولاذ المقاوم للصدأ، أنابيب البولي إيثيلين (PE)
المواصفات
| الموديل | |
| المواد القابلة للمعالجة | أنابيب الفولاذ الكربوني، أنابيب الفولاذ المقاوم للصدأ، أنابيب البولي إيثيلين (PE) |
| السعة | 8 بوصات – 20 بوصة، SCH 10/40 |
| قدرة المحرك | 1.1 كيلو واط |
| سرعة الدوران | 23 دورة\دقيقة |
| الطاقة | 110/220 فولت، 50/60 هيرتز |
| أقصى سمك لجدار الأنبوب | 12 مم |
| الأبعاد (الطول × العرض × الارتفاع) | (92 × 82 × 114) سم |
| إجمالي الوزن | 235 كجم |
الخصائص
-
- مناسبة للأنابيب الفولاذية ذات الأقطار الكبيرة التي تتراوح بين 8 بوصات و20 بوصة

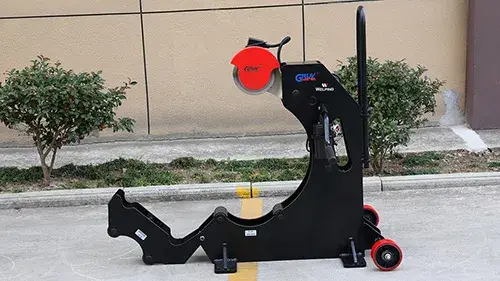

- لا تنتج عملية القطع أي شرارات ولا تترك أثر حراري، مما يضمن حوافًا ناعمة ويقلل من الحاجة إلى عمليات التشطيب الثانوية
القطع على البارد -

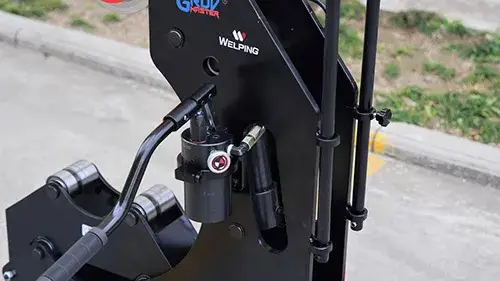

- تتميز الماكينة بمضخة زيت وأسطوانة هيدروليك منفصلتين بتصميم مغلق بالكامل لحمايتها من الأتربة وضمان عمر تشغيلي أطول
- تمتاز التغذية الهيدروليكية بالاستقرار وقابلية التحكم، مما يحسن اتساق القطع ويقلل من الجهد الذي يبذله فني التشغيل أثناء التشغيل المستمر
منظومة هيدروليكية مغلقة ومستقلة -
- يضمن إطار دعامة الأنابيب القياسي عالي التحمل ثبات الموضع أثناء القطع

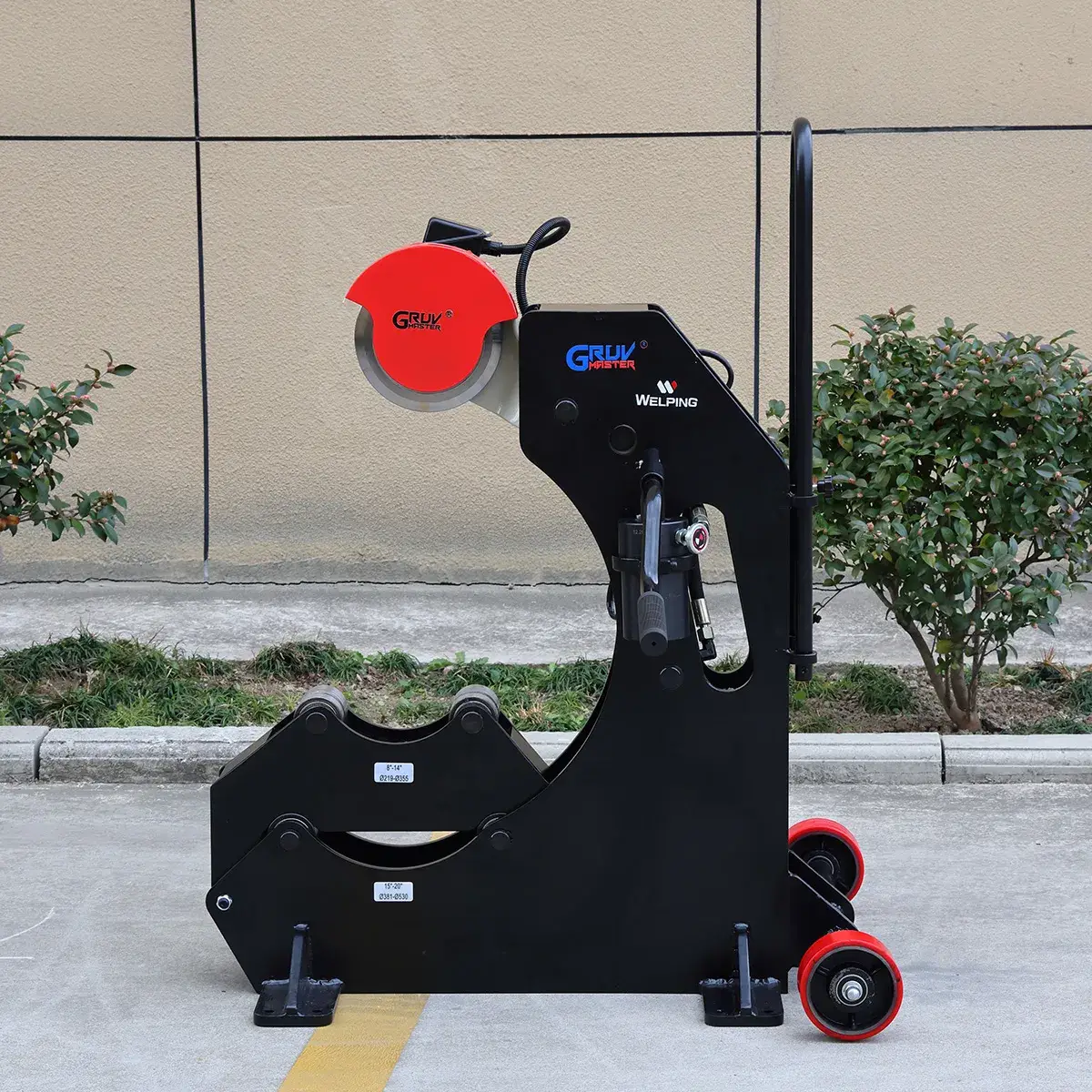

- مزود بعجلات نقل ومقبض مصمم لتسهيل الحركة وضبط الموضع، ومناسب لمختلف بيئات مواقع العمل
هيكل حمل الأنابيب والقدرة على التنقل -
- مناسبة للأنابيب الفولاذية، والأنابيب المجلفنة، والأنابيب المصنوعة من الفولاذ المقاوم للصدأ
- متوافقة مع طرازات متعددة وتدعم التخصيص

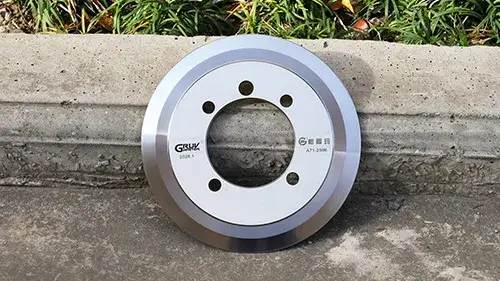

شفرة متينة ومحسّنة
المزيد

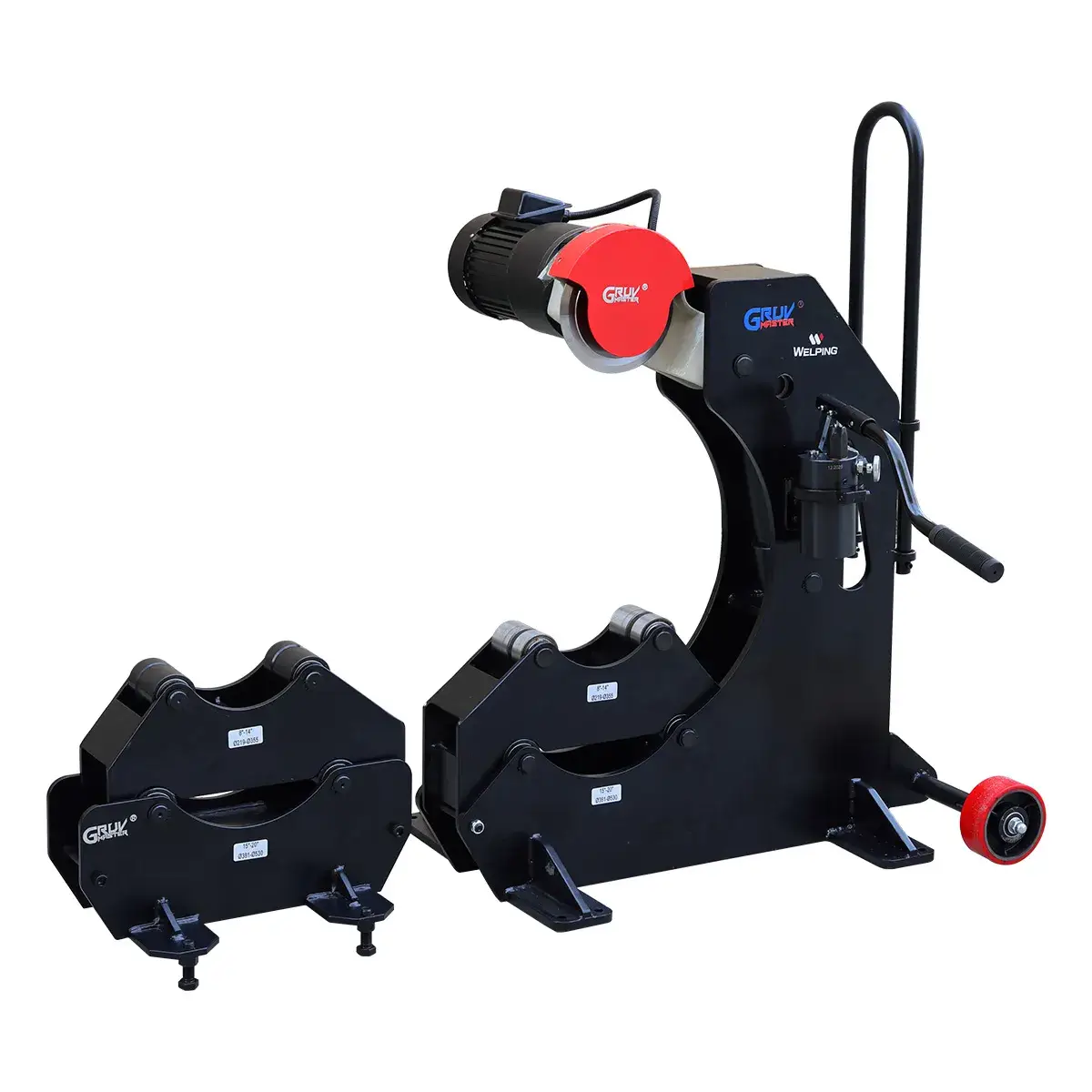

المعدات القياسية
| الوصف | الوزن الصافي |

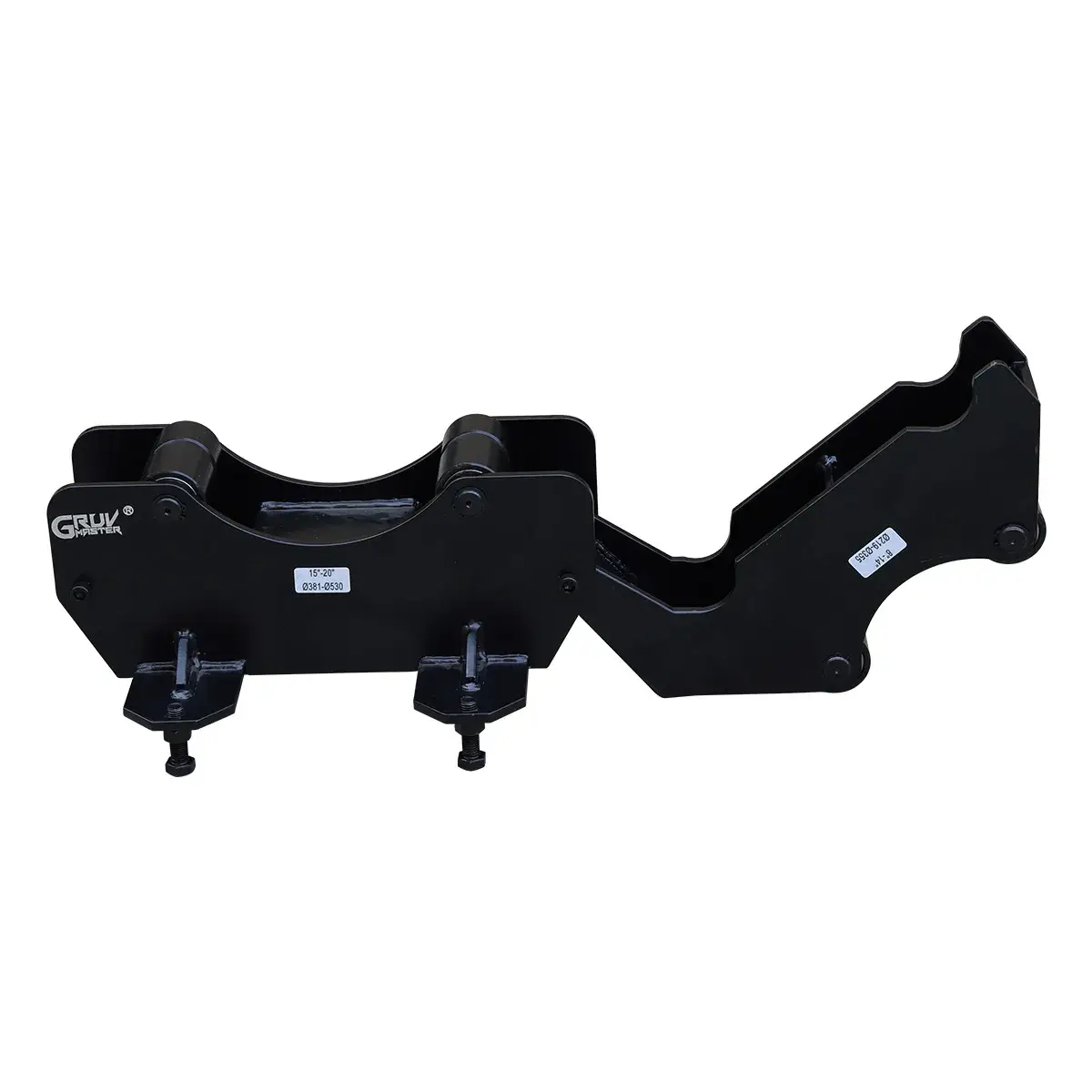

| حامل الأنابيب (المواسير) 8"‒ 20" | 45 كجم |
| شفرة القطع القياسية | 1.25 كجم |
| شفرة قطع الحديد الزهر المرن (الدكتايل) | 1.3 كجم |
مواصفات ومتطلبات المحرك
| نوع الطور | متطلبات الطاقة الكهربائية |
| أحادي الطور (1 فاز) | 1.1 كيلو واط، 220 فولت، 50/60هيرتز |
| أحادي الطور (1 فاز) | 1.1 كيلو واط، 110 فولت، 50/60 هيرتز |
