تُستخدم ماكينات الجروف الهيدروليك لتشكيل أخاديد دقيقة على أطراف الأنابيب من أجل ربط الأنابيب ميكانيكيًّا، تعتمد عملية حفر الأخاديد على الضغط الهيدروليكي وبكرات مصممة خصيصًا لإنشاء أخاديد دقيقة على سطح الأنبوب، مما يوفر بديلاً سريعًا وموثوقًا عن اللحام والوصلات الملولبة، وتُستخدم هذه الآلات على نطاق واسع في أنظمة الحماية من الحرائق، ومنشآت التدفئة والتهوية وتكييف الهواء HVAC، وأنظمة الصرف، والأنابيب الصناعية، وغيرها من التطبيقات التي تتطلب تركيب وعمل الأنابيب بكفاءة.
| الموديل | المنتجات الفرعية | سعة التشغيل القياسية | أقصى سماكة لجدار الأنبوب | |
|---|---|---|---|---|
| RG-1X | ماكينة جروف هيدروليك 1 إلى 8 بوصة | 1"‒ 8" (DN25–DN200 القطر الخارجي 33–219 مم) SCH10/40 | 8 مم | عرض الكل |
| RG-7X | ماكينة روول جروف هيدروليك 2 إلى 8 بوصة | 2"‒ 8" (DN50–DN200 القطر الخارجي 60–219 مم) SCH10/40 | 8 مم | عرض الكل |
| RG-3C | ماكينة جروف هيدروليكية 2 إلى 8 بوصة | 2"‒ 6" (DN25–DN200 القطر الخارجي 60.3–168.3 مم) SCH10/40، 8" (القطر الخارجي 219.1 مم) SCH 20 |
7.1 مم | عرض الكل |
| RG-2X | ماكينة جروف هيدروليكية 2 إلى 12 بوصة | 2"‒ 12" (SCH 10/40) | 10 مم | عرض الكل |
| RG-2S | ماكينة جروف هيدروليكية 1 إلى 12 بوصة | 1"‒ 12" (SCH 10/40) | 10 مم | عرض الكل |
| RG-5X | ماكينة جروف هيدروليكية 1 إلى 12 بوصة | 1"‒ 8" (SCH 10/40) 10"‒ 12" (SCH 10/20) |
8 مم | عرض الكل |
| RG-5A | ماكينة جروف هيدروليك 1 إلى 12 بوصة | 1"‒ 8" (SCH 10/40) 10" ‒ 12" (SCH 10/20) |
8 مم | عرض الكل |
| RG-8X | ماكينة جروف هيدروليك 1 إلى 12 بوصة، (اختياري 14 إلى 16 بوصة) | 1 بوصة – 12 بوصة (القطر الخارجي 33 – 324 مم) جدول 10/40، اختياري: 14 بوصة – 16 بوصة | 12 مم | عرض الكل |
| RG-6X | ماكينة جروف هيدروليك 2 إلى 16 بوصة | 2"‒ 12" (SCH 10/40) 14" ‒ 16" (SCH 10/20) |
10 مم | عرض الكل |
| RG-4X | ماكينة جروف هيدروليك 8 إلى 24 بوصة | 8"‒ 16" (SCH 10/40) 18" ‒ 24" (SCH 10/20) |
13 مم | عرض الكل |
| RG-4X PRO | ماكينة جروف هيدروليك 8 إلى 24 بوصة | 8"‒ 16" (SCH 10/40) 18" ‒ 24" (SCH 10/20) |
13 مم | عرض الكل |
| RG-K32 | ماكينة جروف هيدروليك 8 إلى 32 بوصة | 8"‒ 16" (SCH 10/40) 18" ‒ 32" (SCH 10/20) |
13 مم | عرض الكل |
| RG-2T | ماكينة جروف هيدروليك ¾ إلى 8 بوصة | القدرة على تشكيل الحواف: 3/4 بوصة – 8 بوصات (DN20 – DN200) القدرة على تشكيل الأخاديد: 2 بوصة – 6 بوصات (DN50 – DN150) |
4 مم | عرض الكل |
| AG-2X | ماكينة جروف أتوماتيك 2 إلى 12 بوصة | 2"‒ 12" (SCH 10/40) | 10 مم | عرض الكل |
| AG-4X | ماكينة جروف أتوماتيك 8 إلى 24 بوصة | 8"–24" | 13 مم | عرض الكل |
| AG-8Z | ماكينة جروف أتوماتيك 2 إلى 12 بوصة | 2"‒ 4" (قطر خارجي 60.3–323.9 مم) 14"‒ 16" (قطر 355.6–406.4 مم) |
11 مم | عرض الكل |
| GF-2X | ماكينة روول جروف وتخديد التوصيلات 2 إلى 12 بوصة | 2"‒ 12" (SCH 10/40) | 10 مم | عرض الكل |
| GF-4X | ماكينة روول جروف وتحزيز التوصيلات 2 إلى 24 بوصة | 2"‒ 24" (SCH 10/40) | 13 مم | عرض الكل |
| GM-2X | ماكينة تشكيل حزوز نهايات الأنابيب 2 إلى 12 بوصة | 2"‒ 12" (SCH 10/40) | 10 مم | عرض الكل |
| GM-4X | ماكينة إعادة تشكيل نهايات الأنابيب (تشكيل الجروف) 2 إلى 24 بوصة | 2"‒ 24" (SCH 10/40) | 10 مم | عرض الكل |
صُممت ماكينة تشكيل الأخاديد اليدوية للتشغيل اليدوي أو للاستخدام مع محرك ماكينة قلاووظ الأنابيب، كما يمكن استخدامها كملحق لأنظمة تشكيل الأخاديد الهيدروليكية ...
| الموديل | المنتجات الفرعية | سعة التشغيل القياسية | أقصى سماكة لجدار الأنبوب | |
|---|---|---|---|---|
| RG-1M | ماكينة روول جروف يدوية 1 إلى 12 بوصة | 1"‒ 12" (DN25–DN300) القطر الخارجي 33.4–323.9 مم | 8 مم | عرض الكل |
| RG-2M | ماكينة روول جروف يدوية 1 إلى 6 بوصة | 1 "‒ 6" (DN25–DN150) (القطر الخارجي 33.4–168.3 مم) اختياري: مجموعة بكرات مقاس 8"–12" (القطر الخارجي 219.1–323.9 مم) |
7 مم | عرض الكل |
| RG-3M | ماكينة روول جروف يدوية 1¼ إلى 6 بوصة | 1 ¼"‒ 4" (قطر خارجي 42.2–114.3 مم SCH 10/40) 5 "– 6" (القطر الخارجي 141.3 – 168.3 مم SCH 10/20) |
7 مم | عرض الكل |
| RG-H1X | ملحقات ماكينة روول جروف هيدروليك 2 إلى 8 بوصة | 2"‒ 4" (SCH 10/40) 5"‒ 8" (SCH 10/20) |
6 مم | عرض الكل |
| RG-H2X | ملحقات ماكينة روول جروف هيدروليك 2 إلى 12 بوصة | من 2 إلى 12 بوصة (SCH 10/40) ملحقات اختيارية، طقم بكرات 1 بوصة | 10 مم | عرض الكل |

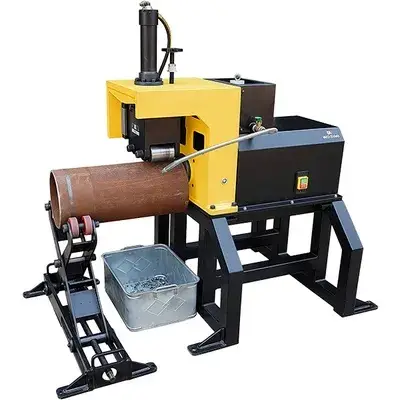

ماكينة قطع الأخاديد (التخديد) هي منظومة تعمل بالطاقة الكهربائية، صُممت خصيصاً لقطع الأخاديد في أنابيب الفولاذ الكربوني والفولاذ المقاوم للصدأ (الستانلس ستيل) ذات الأقطار المتوسطة والكبيرة والسماكات العالية.
| الموديل | المنتجات الفرعية | سعة التشغيل القياسية | أقصى سماكة لجدار الأنبوب | |
|---|---|---|---|---|
| CG-2X | ماكينة الجروف بالقطع (التحزيز) 2 إلى 12 بوصة | 2"‒ 12" (قطر خارجي: 60.3–323.9 مم) | 35 ملم | عرض الكل |
| CG-4X | ماكينة قطع الجروف 8 إلى 32 بوصة | 8 بوصات – 32 بوصة | 35 ملم | عرض الكل |
تم تصميم آلة قطع الأنابيب الهيدروليكية، من علامتنا التجارية Gruvmaster، من أجل القطع المستقيم والخالي من النتوءات للأنابيب الفولاذية رقيقة الجدران، والفولاذ الكربوني، والفولاذ المقاوم للصدأ، وأنابيب الحديد الزهر المرن، وأنابيب الألومنيوم ...
| الموديل | المنتجات الفرعية | سعة التشغيل القياسية | أقصى سماكة لجدار الأنبوب | |
|---|---|---|---|---|
| CM-8 | ماكينة قطع الأنابيب هيدروليك 2 إلى 8 بوصة | 2 بوصة – 8 بوصة، (قطر خارجي 60.3–219.1 مم) | 8 مم | عرض الكل |
| CM-8X | ماكينة قطع الأنابيب هيدروليك ½ إلى 8 بوصة | ½ بوصة – 8 بوصة، (قطر خارجي: 21.3–219.1 مم) | 6 مم | عرض الكل |
| CM-12 | ماكينة قطع الأنابيب هيدروليك 2 إلى 12 بوصة | 2 بوصة – 12 بوصة، SCH 10/40 | 10 مم | عرض الكل |
| CM-20 | ماكينة قطع الأنابيب هيدروليك 8 إلى 20 بوصة | 8 بوصات – 20 بوصة، SCH 10/40 | 12 مم | عرض الكل |
| PTC140 | ماكينة قطع الأنابيب المحمولة ½ إلى 5.5 بوصة | 12–141 مم | 3 مم | عرض الكل |

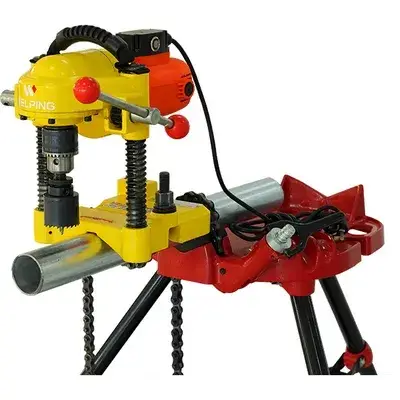

تم تصميم أداة قطع الثقوب في الأنابيب من علامتنا التجارية Gruvmaster لحفر ثقوب يصل قطرها إلى 4 بوصات في الأنابيب الفولاذية وأنابيب الألومنيوم وأنابيب PVC وغيرها من المواد.
| الموديل | المنتجات الفرعية | سعة قطع الأنابيب | نطاق قطر المواسير | |
|---|---|---|---|---|
| HC-1X | ماكينة تثقيب الأنابيب بالنشر (القطع) 4.5 بوصة | تصل إلى 4 بوصات (القطر الخارجي 114.3 مم) | 1 1/4 بوصة – 8 بوصات (القطر الخارجي 32 – 219.1 مم) | عرض الكل |
| HC-2X | ماكينة تثقيب الأنابيب بالنشر (القطع) 4.5 بوصة | تصل إلى 4 بوصات (القطر الخارجي 114.3 مم) | 1 1/4 بوصة – 8 بوصات (القطر الخارجي 32 – 219.1 مم) | عرض الكل |
