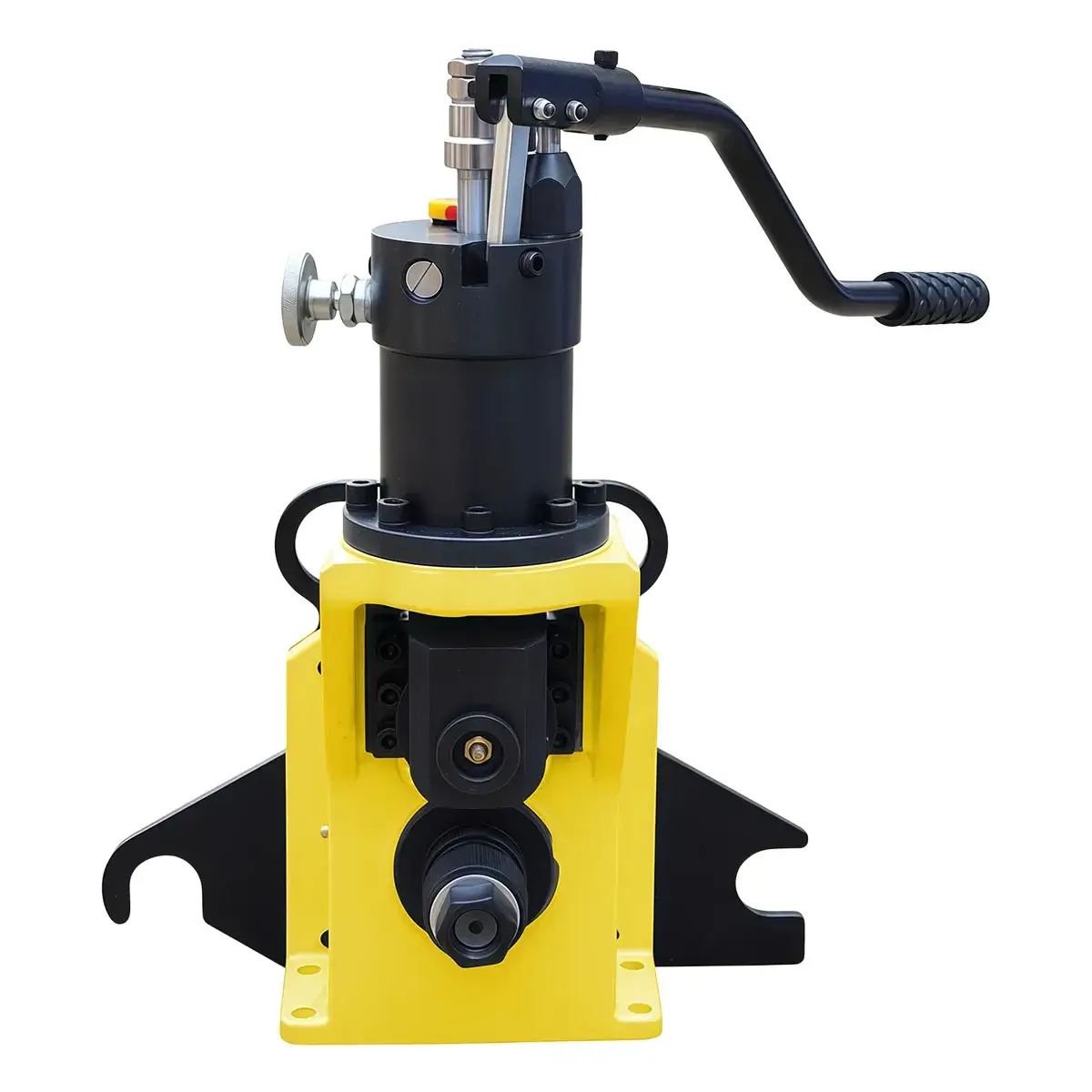

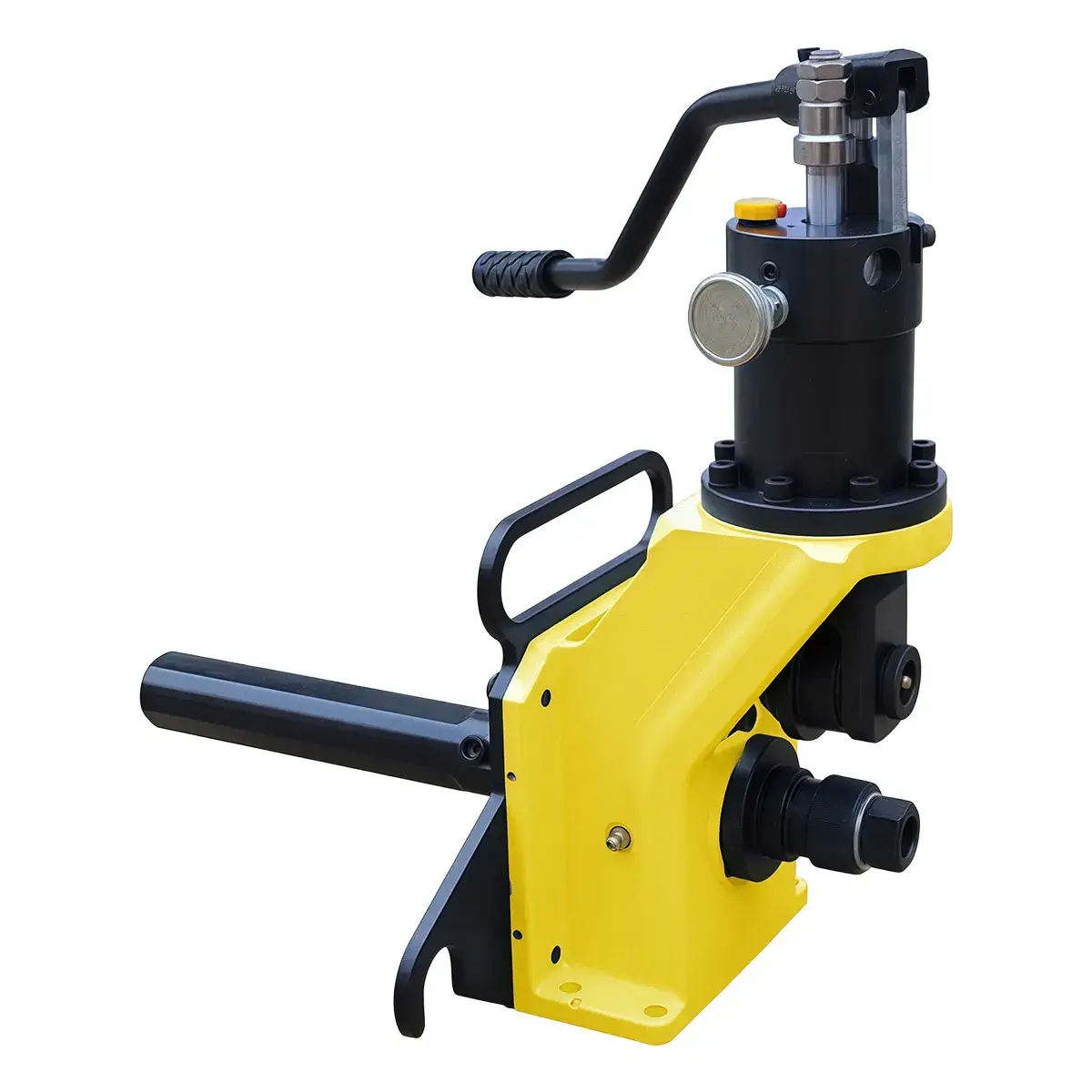

RG-H1X ملحقات ماكينة روول جروف هيدروليك 2 إلى 8 بوصة
Hydraulic Roll Groover Accessory
صمم ملحق تشكيل الأخاديد الهيدروليكي اليدوي للاستخدام مع ماكينة قلاووظ الأنابيب؛ حيث يستبدل الضغط اليدوي بنظام تحكم هيدروليكي في التغذية، مما يضمن عملية تشكيل أكثر استقراراً وتحكماً أدق وأكثر اتساقاً في عمق الأخدود ويتميز الملحق بهيكل بسيط وسهل الاستخدام، مما يجعله مثاليًا للتشغيل المستمر في مواقع العمل ولإنجاز مهام تشكيل الأخاديد القياسية في الأنابيب الفولاذية
- سعة التشغيل القياسية 2"‒ 4" (SCH 10/40)
5"‒ 8" (SCH 10/20) - أقصى سماكة لجدار الأنبوب 6 مم
- الأنابيب القابلة للمعالجة أنابيب الفولاذ، والفولاذ المقاوم للصدأ
| الموديل | |
| الأنابيب القابلة للمعالجة | أنابيب الفولاذ، والفولاذ المقاوم للصدأ |
| سعة التشغيل القياسية | 2"‒ 4" (SCH 10/40) 5"‒ 8" (SCH 10/20) |
| أقصى سماكة لجدار الأنبوب | 6 مم |
| الأبعاد (الطول × العرض × الارتفاع) | (37 × 32 × 52) مم |
| إجمالي الوزن | 31 كجم |
-
- يتم التحكم في عملية تشكيل الأخاديد بالكامل عبر نظام تغذية هيدروليكي بدلاً من القوة العضلية اليدوية
- يضمن نظام التشغيل ثباتاً تاماً للأداء، مما يجعله أقل اعتماداً على مهارة أو خبرة فني التشغيل الفردية
- بمجرد ضبط عمق الأخدود المطلوب، يمكن قفله وتثبيته لبدء الإنتاج المتتالي والسريع دون الحاجة لإعادة الضبط مع كل أنبوب
التغذية الهيدروليكية بدلاً من الضغط اليدوي -

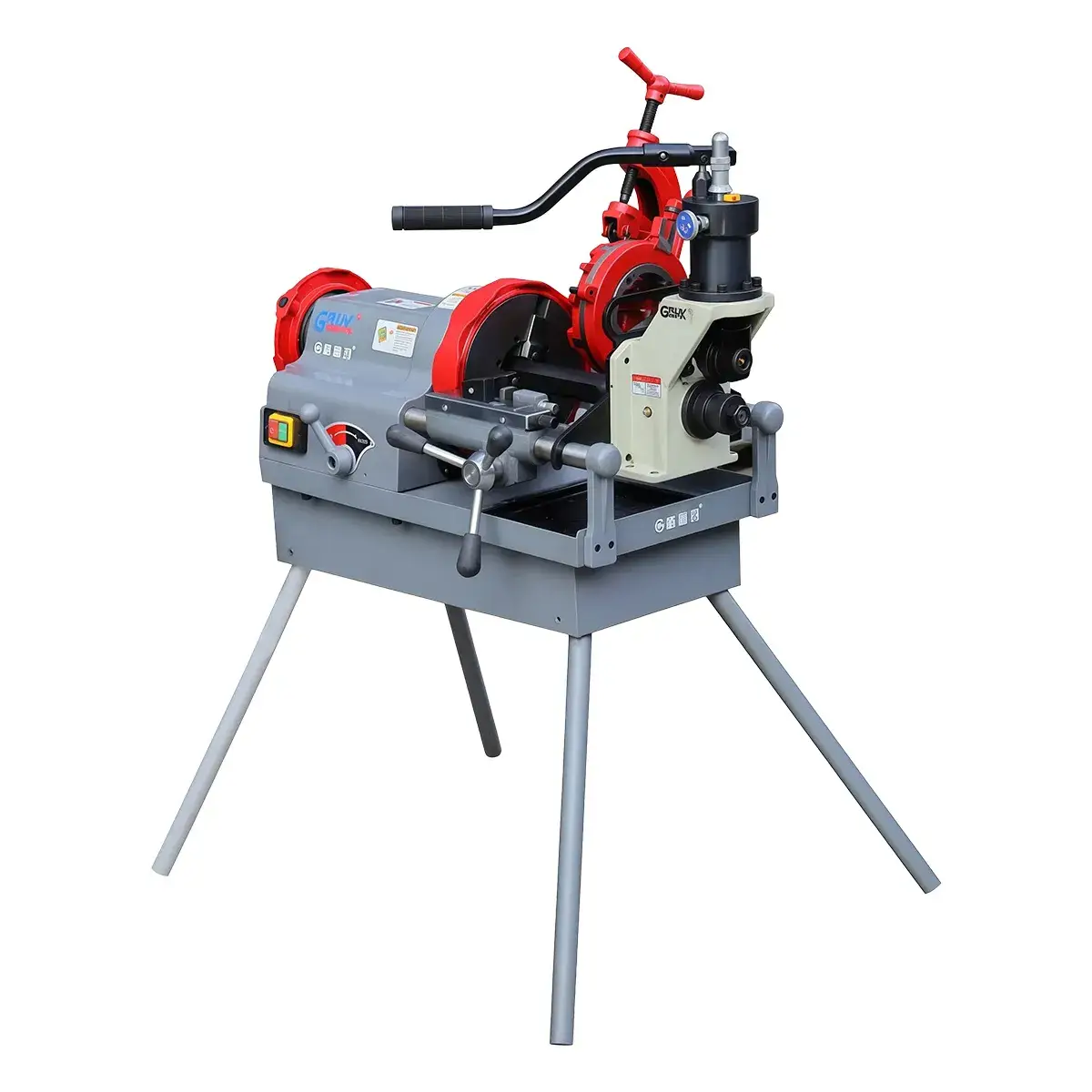

- توظيف مثالي للمعدات الحالية: صُممت هذه الوحدة كملحق يُربط مباشرة بماكينات قلاووظ الأنابيب من الفئة (TYPE-300) مما يقلل من تكاليف الاستثمار في معدات جديدة ويوفر في مساحة العمل
- مرونة عالية في التوافق: يمكن توليف الملحق للعمل مع طرازات وموديلات أخرى من ماكينات القلاووظ بكل سهولة بمجرد تغيير ألواح التثبيت
التوافق المباشر مع ماكينات قلاووظ الأنابيب
| الوصف | الوزن الصافي |
| بكرة الدفع 2"– 6" (القطر الخارجي 60.3 – 168.3 مم) | 1.3 كجم |
| بكرة الدفع 8" (القطر الخارجي 219.1 مم) | 1.3 كجم |
| بكرة التحزيز 2"– 6" (القطر الخارجي 60.3 – 168.3 مم) | 0.45 كجم |
| بكرة التحزيز 8" (القطر الخارجي 219.1 مم) | 0.45 كجم |
| مُهايئ عمود الإدارة | 2.3 كجم |
| حامل الأنابيب | 2.3 كجم |

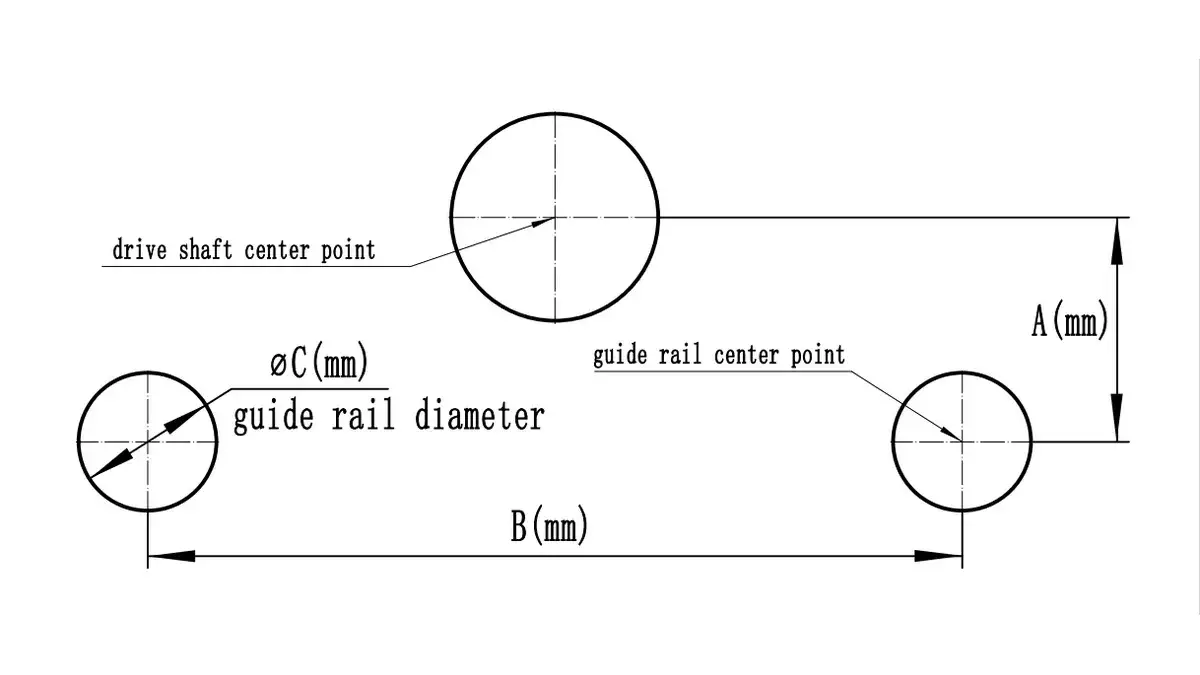

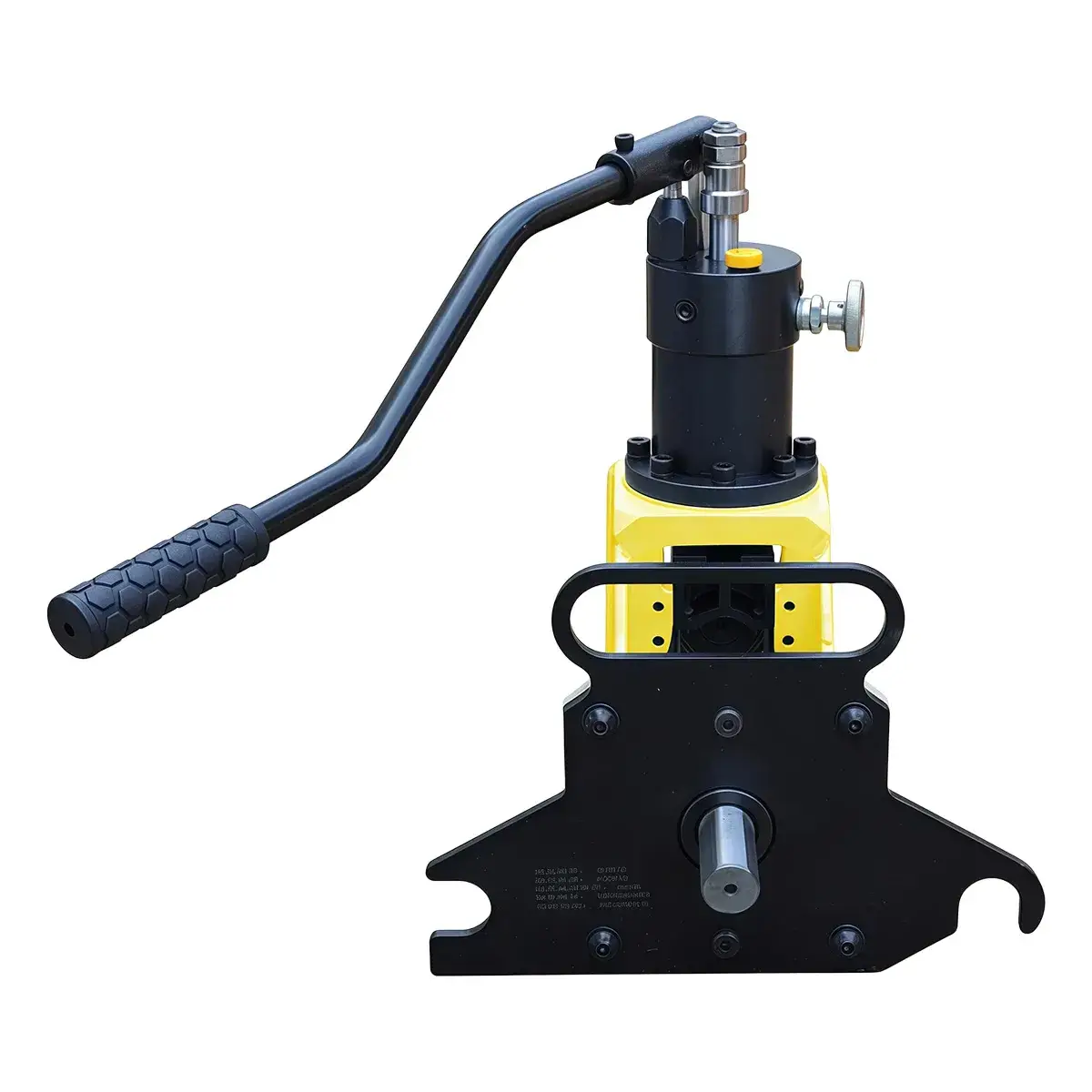

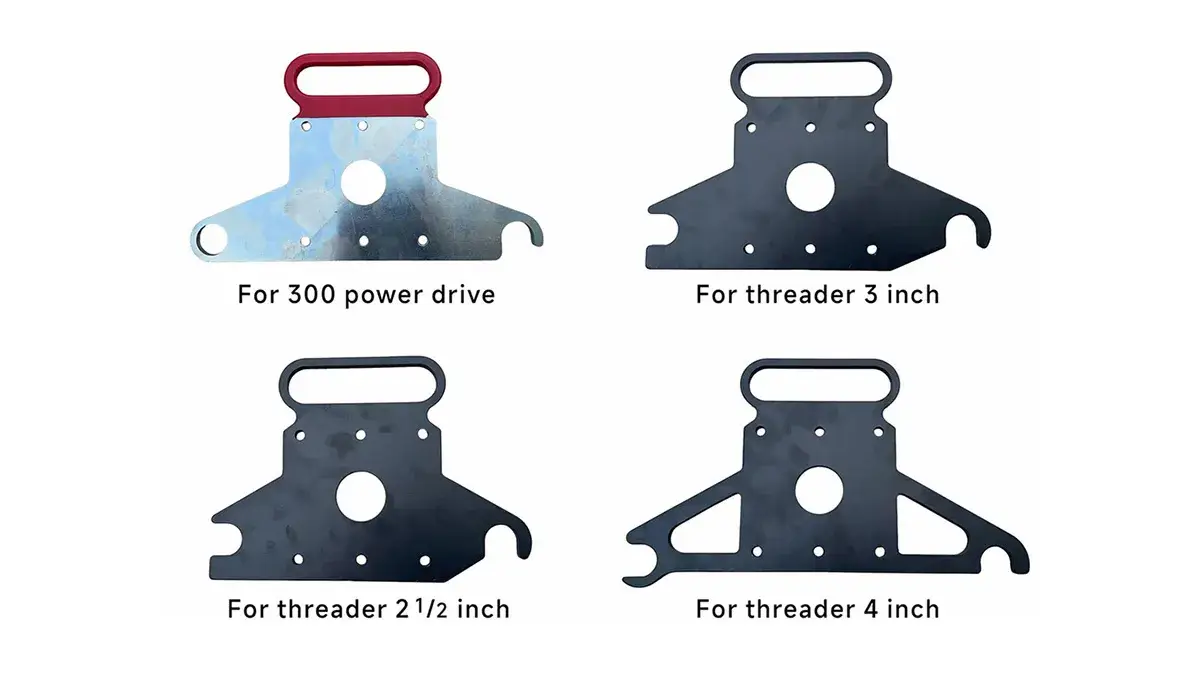

تأتي ملحقات تشكيل أخاديد الأنابيب من طرازي (RG-H1X) و(RG-H2X) مزودة بلوح تثبيت قابل للفصل، حيث تم تصنيعه باستخدام تقنية القطع بالليزر فائقة الدقة لضمان المحاذاة التامة لناقل الحركة [1.2.3، 1.2.4]. صُمم هذا اللوح بمرونة عالية ليتوافق مع مختلف طرازات ومجموعات المعدات، وهو متوافق تماماً مع العديد من ماكينات قلاووظ الأنابيب ووحدات التشغيل، بما في ذلك وحدات الإدارة من الفئة (Type-300) بالإضافة إلى الماركات العالمية الشهيرة الأخرى
