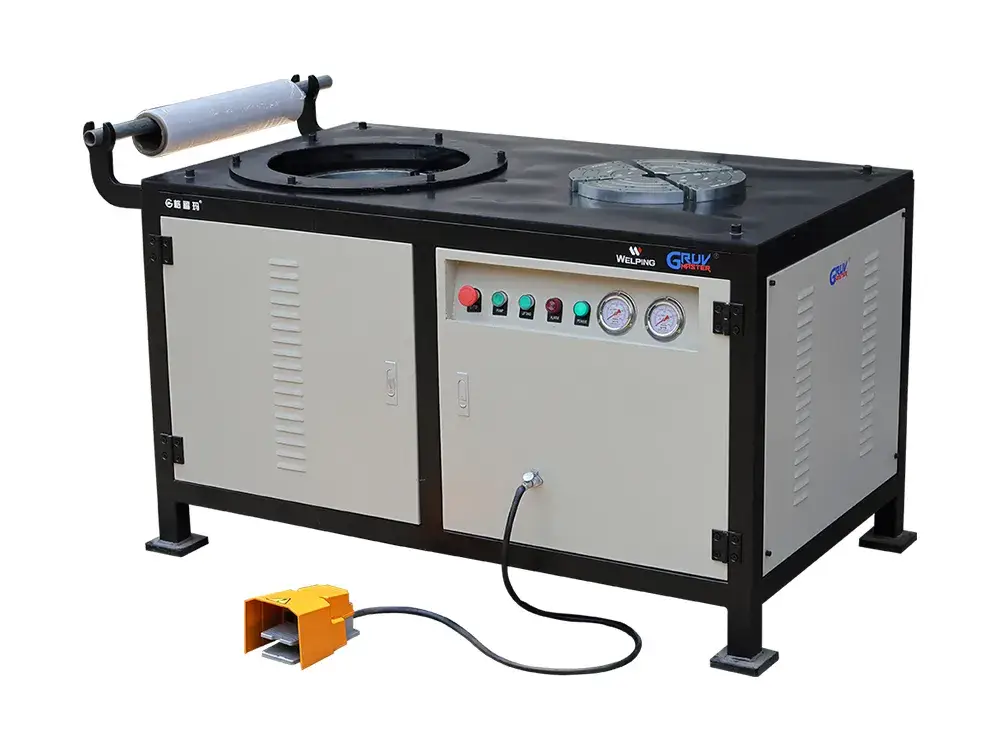

GM-2X ماكينة تشكيل حزوز نهايات الأنابيب 2 إلى 12 بوصة

Groove End Reforming Machine

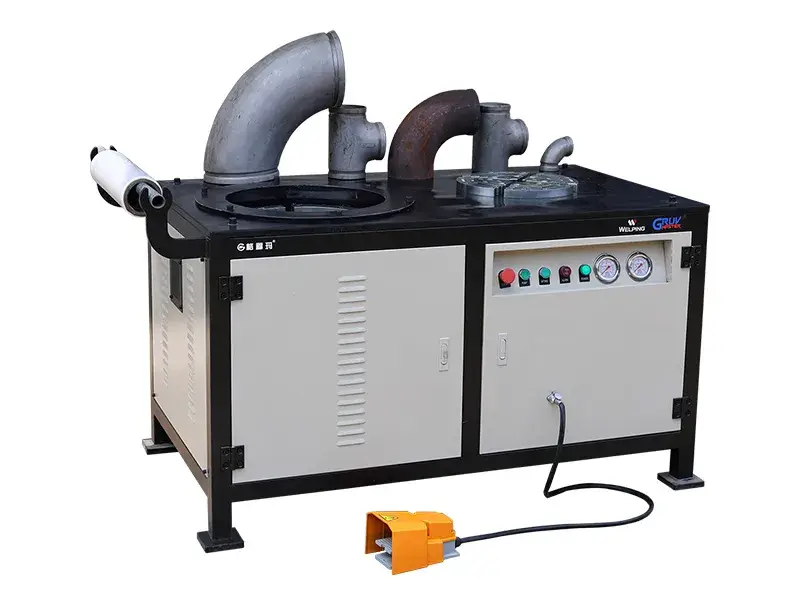

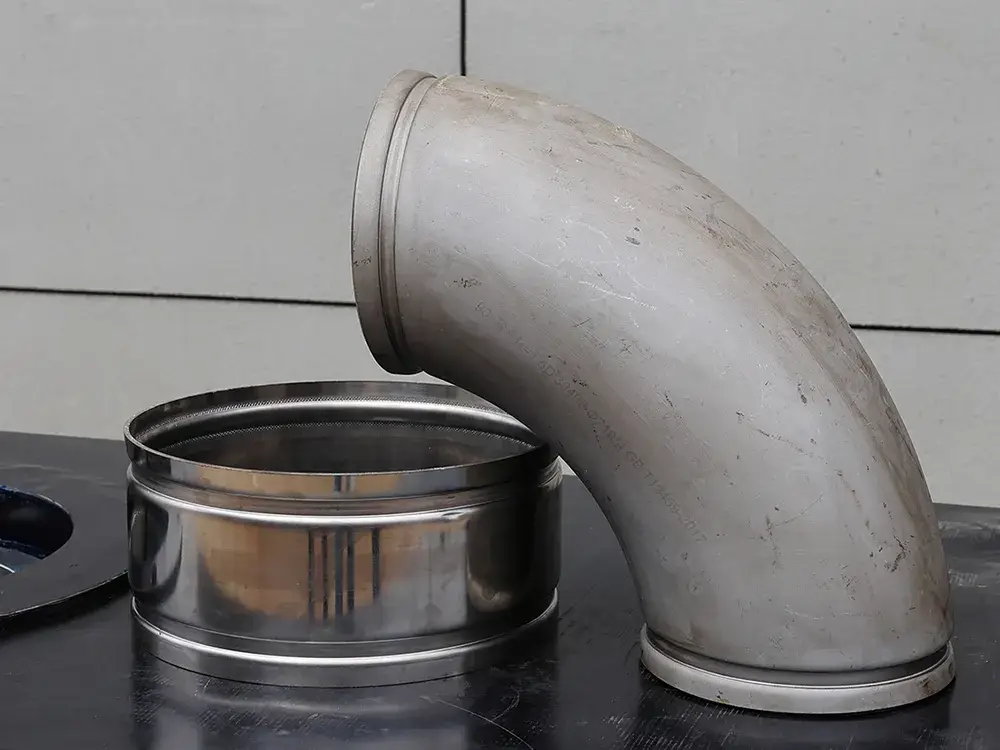

صُممت ماكينة معايرة وتعديل أطراف الأخاديد لتصحيح وضبط نهايات الأخاديد في وصلات الأنابيب بأقطار تتراوح بين 2 إلى 12 بوصة؛ حيث تُعد الخيار المثالي للتعامل مع الكوع (Elbow)، والمشترك (Tee)، والمسلوب (Reducer)، وغيرها من الوصلات، بهدف استعادة وتعديل الشكل الهندسي الصحيح لأطراف الأخدود. وتضمن الماكينة دقة الأبعاد والملاءمة التامة للقطع قبل عملية التجميع النهائي، مما يجعلها مناسبة جداً لخطوط الإنتاج المستمر وأعمال الصيانة الميدانية

  • سعة التشغيل القياسية 2"‒ 12" (SCH 10/40)
  • أقصى سماكة لجدار الأنبوب 10 مم
  • الأنابيب القابلة للمعالجة أنابيب الفولاذ، والفولاذ المقاوم للصدأ
طلب تسعيرة ومواصفات ماكينة تشكيل حزوز نهايات الأنابيب (ماكينات روول جروف)
المواصفات
الموديل GM-2X
الأنابيب القابلة للمعالجة أنابيب الفولاذ، والفولاذ المقاوم للصدأ
السعة القياسية للتشغيل 2"‒ 12" (SCH 10/40)
الطاقة 380 فولت، 50 هيرتز
أقصى سماكة لجدار الأنبوب 10 مم
أقصى قوة دفع للمكبس الهيدروليكي 20 طن
قدرة المحرك 2.2 كيلو واط
الأبعاد (162 × 83 × 110) سم
الوزن 815 كجم
الخصائص
    • عملية التشكيل بالدفع الهيدروليكي

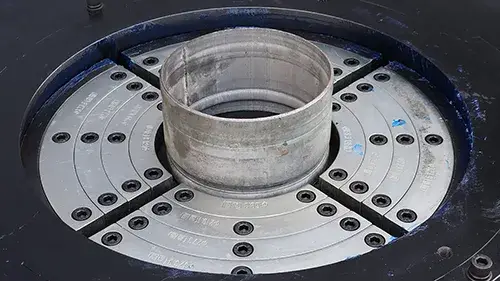

      عملية التشكيل بالدفع الهيدروليكي
      • تستخدم آلة إعادة تشكيل أطراف الأخاديد نظامًا هيدروليكيًا لإتمام عملية إعادة التشكيل في خطوة واحدة
      • وهي تقلل من الحاجة إلى الضبط اليدوي وتحسن كفاءة المعالجة واستقرارها
    • معالجة أسطح آمنة ولا تسبب التلف
      معالجة أسطح آمنة ولا تسبب التلف

      تخضع عملية إعادة التشكيل لرقابة كاملة وتحافظ على سلامة أسطح الإحكام (الغلق) للوصلات تساعد في الحفاظ على موثوقية الإحكام في وصلات الأنابيب المحززة

    • نظام طاقة مستقر

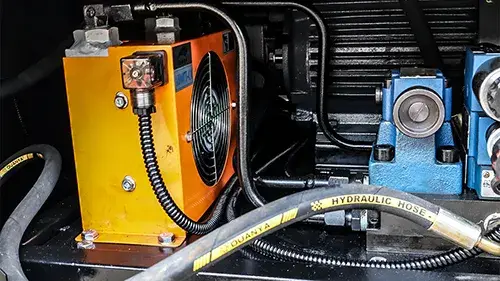

      نظام طاقة مستقر

      تستخدم آلة حفر الأخاديد مكونات هيدروليكية وكهربائية مجربة تتميز بأداء إخراج مستقر وهي تدعم التشغيل المستمر سواء في ورش العمل أو في الميدان

    • التشغيل السهل والآمن
      التشغيل السهل والآمن
      • يوفر زر التحكم المقترن بمفتاح قدم استجابة فورية أثناء التشغيل
      • يساعد النظام على الحد من الأخطاء التشغيلية ويحسن مستوى السلامة العامة في العمل
المزيد

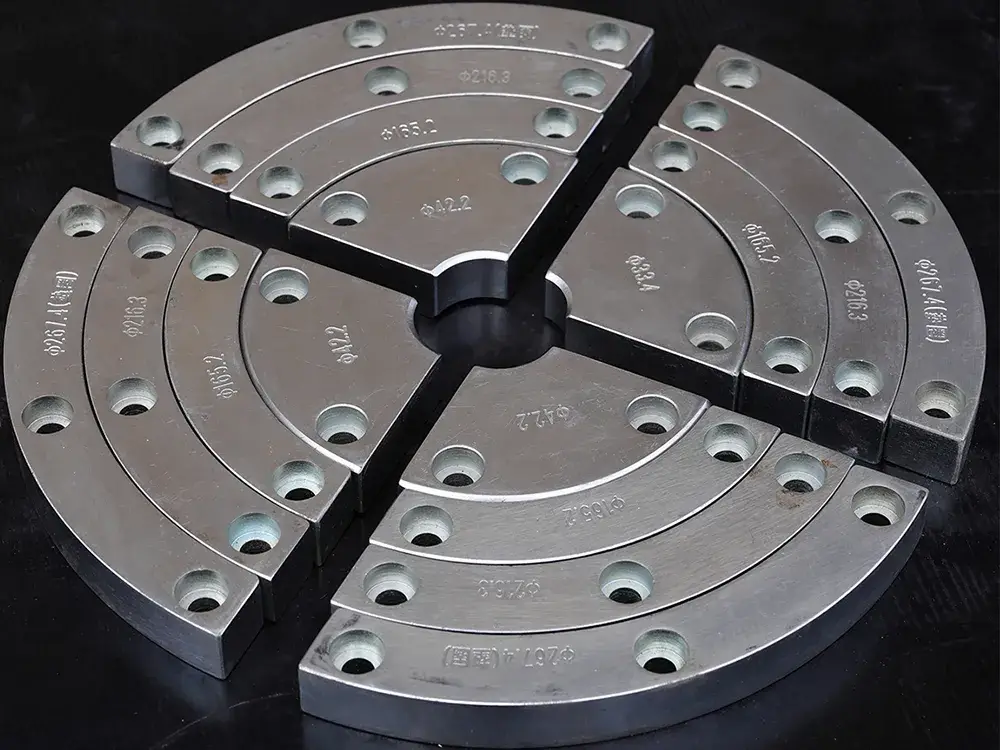

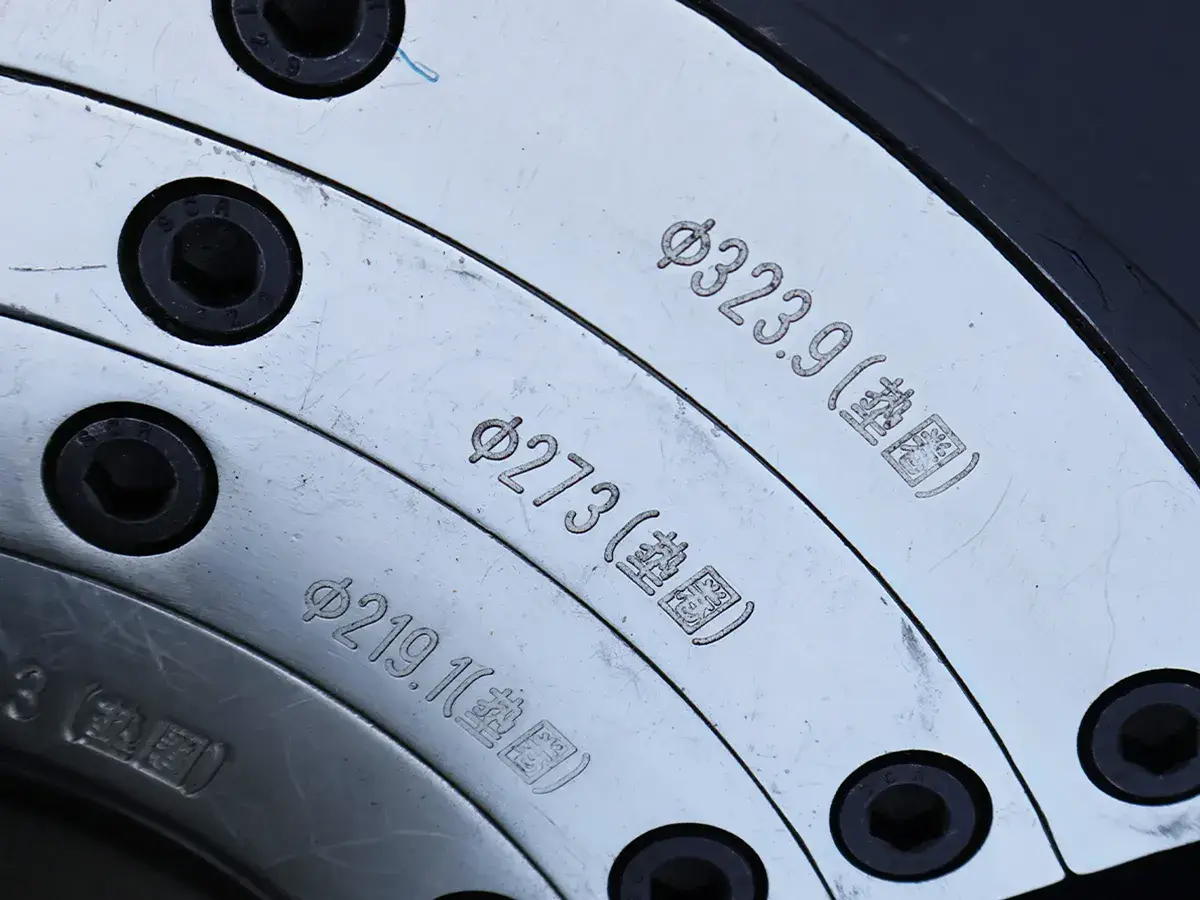

مواصفات مجموعة بكرات التشكيل القياسية
الوصف الوزن الصافي
لقمة (قالب) تعديل استدارة الأنابيب 2 بوصة (القطر الخارجي 60.3 مم) 0.25 كجم
لقمة (قالب) تعديل استدارة الأنابيب (القطر الخارجي 70.0 مم) 0.35 كجم
لقمة (قالب) تعديل استدارة الأنابيب 3 بوصات (القطر الخارجي 88.9 مم) 0.50 كجم
لقمة (قالب) تعديل استدارة الأنابيب 4 بوصات (القطر الخارجي 114.3 مم) 0.60 كجم
لقمة (قالب) تعديل استدارة الأنابيب 5 بوصات (القطر الخارجي 141.3 مم) 0.70 كجم
لقمة (قالب) تعديل استدارة الأنابيب 6 بوصات (القطر الخارجي 168.3 مم) 0.80 كجم
لقمة (قالب) تعديل استدارة الأنابيب (قطر خارجي 216.3 مم) 1.00 كجم
لقمة (قالب) تعديل استدارة الأنابيب (قطر خارجي 219.1 مم) 1.20 كجم
لقمة (قالب) تعديل استدارة الأنابيب (قطر خارجي: 267.4 مم) 1.50 كجم
لقمة (قالب) تعديل استدارة الأنابيب (قطر خارجي: 273.0 مم) 1.60 كجم
لقمة (قالب) تعديل استدارة الأنابيب (قطر خارجي: 318.5 مم) 1.80 كجم
لقمة (قالب) تعديل استدارة الأنابيب (قطر خارجي: 323.9 مم) 2.00 كجم
