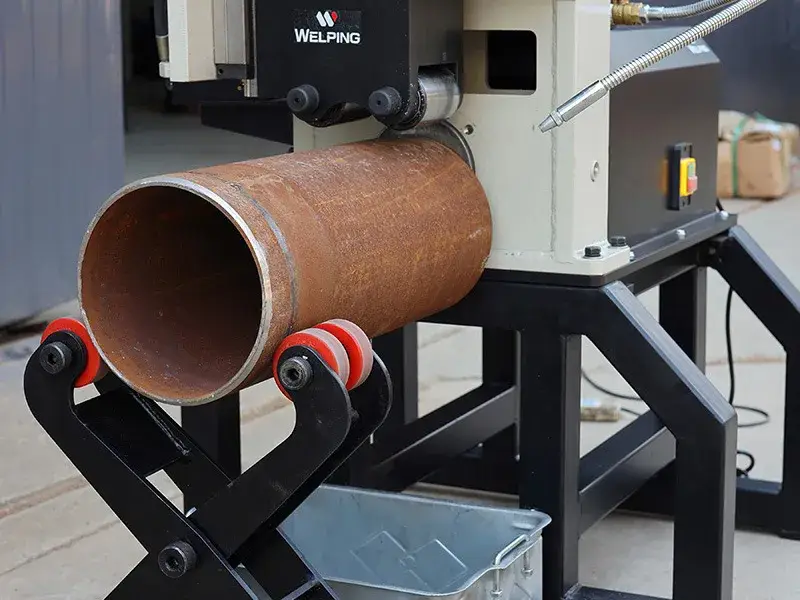

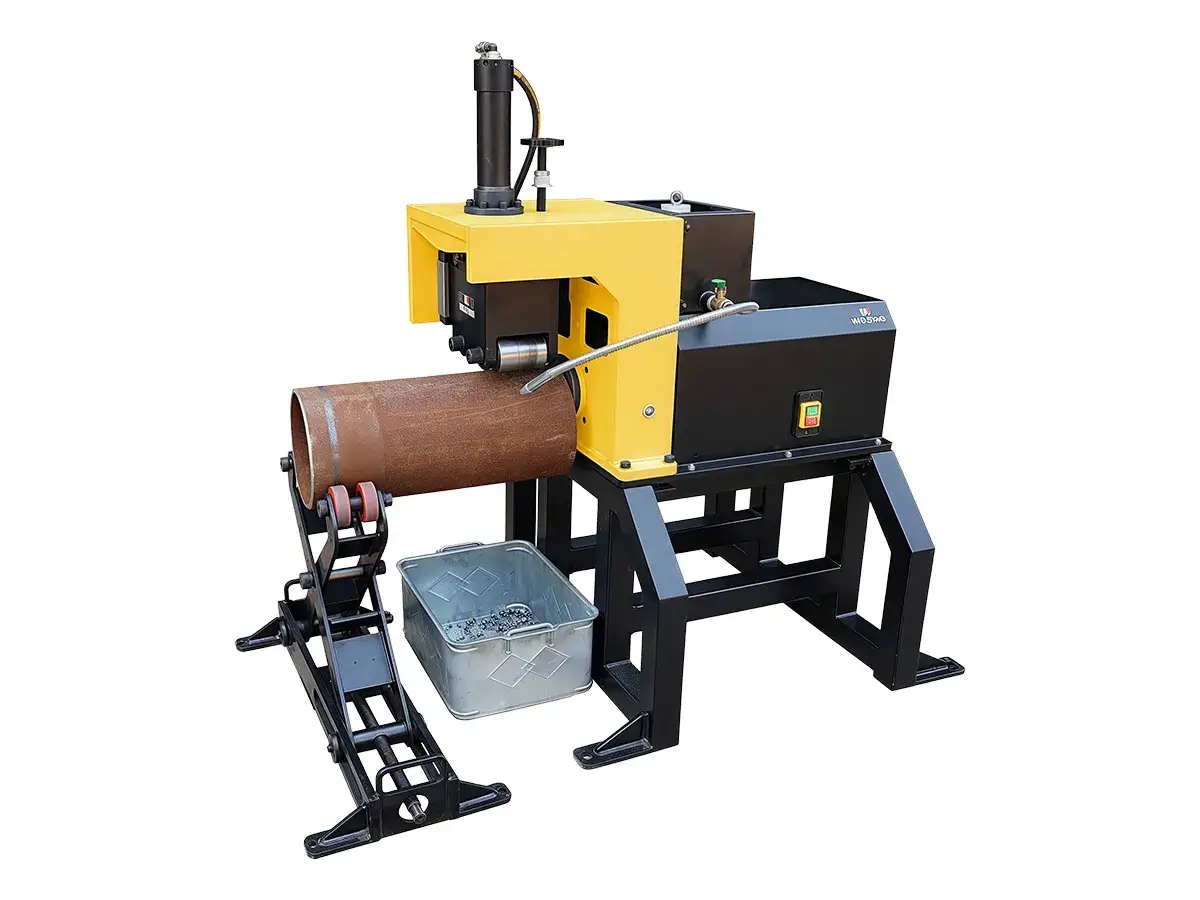

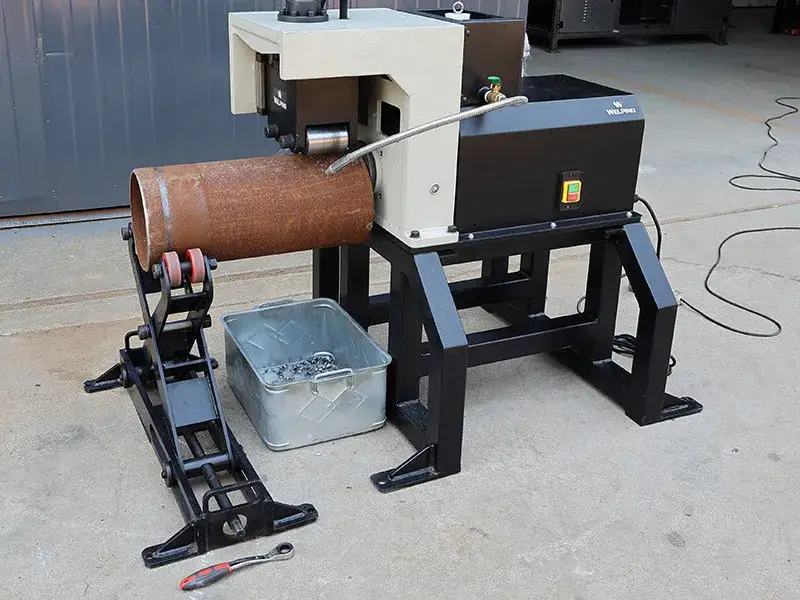

CG-2X ماكينة الجروف بالقطع (التحزيز) 2 إلى 12 بوصة
Groove Cutting Machine

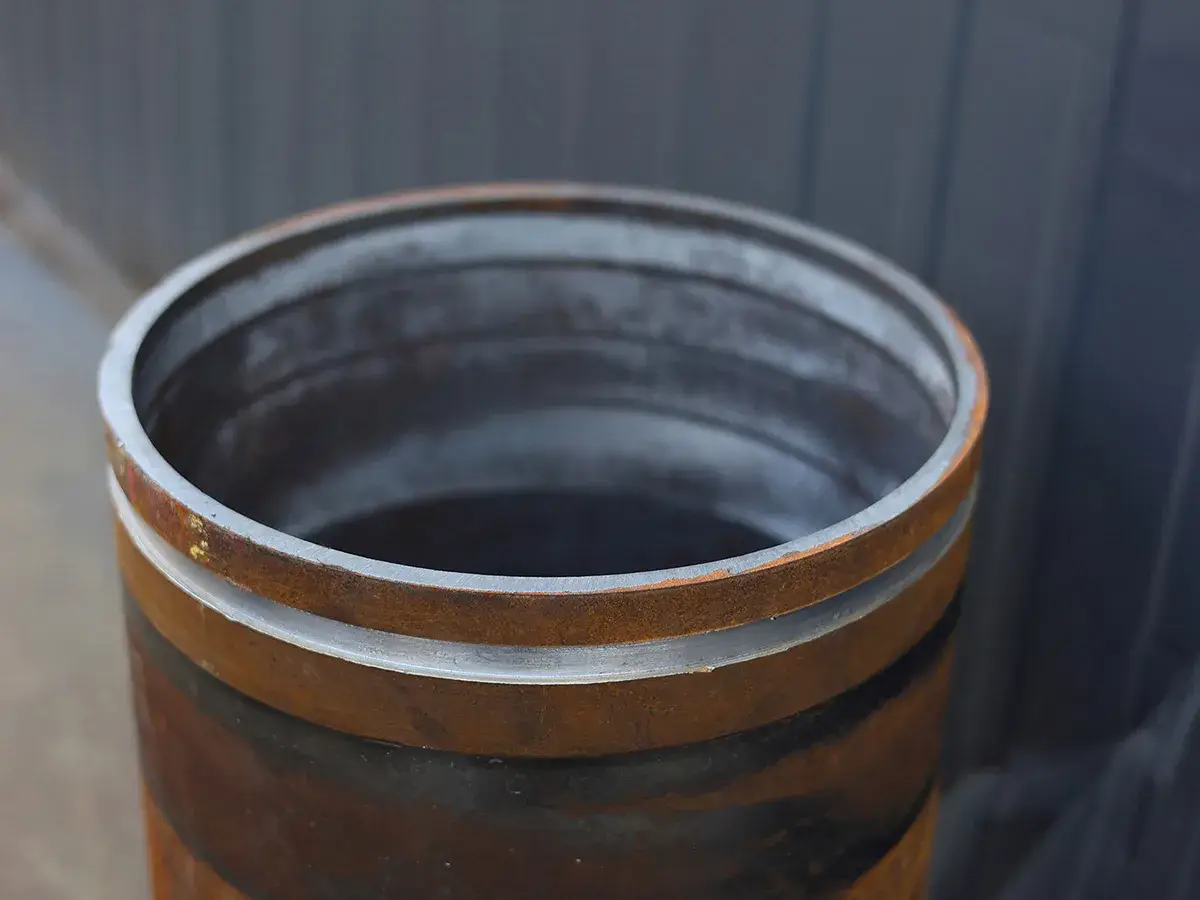

صُممت هذه الماكينة الأرضية ذات الهيكل المدمج لإجراء عمليات تجهيز وتشكيل الأخاديد بكفاءة فائقة على الأنابيب الفولاذية المستخدمة في شبكات مكافحة الحريق، خطوط إمداد المياه، وأنظمة التكييف والتهوية (HVAC) وتجمع هذه الماكينة الهيدروليكية بين مرونة ضبط الإعدادات وسلاسة التشغيل شبه الأوتوماتيكي، مما يضمن معالجة الأنابيب بأعلى درجات الدقة والاستقرار، لتوفر بذلك أداءً فعالاً يلبي مختلف المتطلبات القياسية للمشاريع الهندسية
- السعة 2"‒ 12" (قطر خارجي: 60.3–323.9 مم)
- السمك الأقصى للجدار 35 ملم
- المواد القابلة للمعالجة أنابيب الفولاذ الكربوني، أنابيب الفولاذ المقاوم للصدأ
المواصفات
| الموديل | |
| المواد القابلة للمعالجة | أنابيب الفولاذ الكربوني، أنابيب الفولاذ المقاوم للصدأ |
| السعة | 2"‒ 12" (قطر خارجي: 60.3–323.9 مم) |
| قدرة المحرك | 1.1 كيلو واط (1 حصان) \ 750 واط (3 أحصنة) |
| سرعة الدوران | 23 دورة\دقيقة |
| الطاقة | 220/380 فولت، 50/60 هيرتز |
| أقصى سمك لجدار الأنبوب | 35 مم |
| الأبعاد (الطول × العرض × الارتفاع) | (122 × 91× 140) سم |
| إجمالي الوزن | 340 كجم |
الخصائص
-
- تصميم منفصل لمضخة الزيت والأسطوانة يتميز بهيكل منظم جيدًا وتشغيل مستقر لضمان عمر خدمة أطول
- تضمن الأسطوانة المصنعة بدقة أبعادًا دقيقة، بينما يعزز قضيب المكبس المقوى من المتانة
- مزودة بمكونات مانعة للتسرب عالية الجودة لضمان أداء موثوق
النظام الهيدروليكي -
- الطرازات المطابقة: CG-2X (2 بوصة - 12 بوصة)، CG-4X (8 بوصة – 32 )
- نطاق الأنابيب: 2"–12" (DN50‒DN300, ⌀60‒⌀325)
- مكونات قطع مصنوعة من سبائك الفولاذ عالية القوة مع معالجة حرارية للتصليد، لضمان التشغيل الشاق طويل الأمد
نظام شفرة القطع والبكرات -

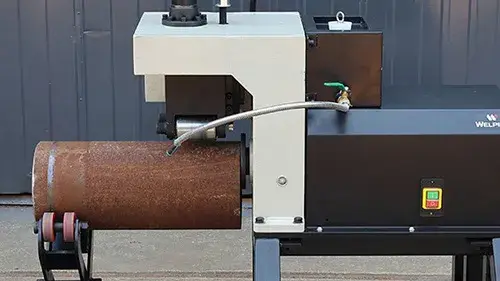

- نظام هيدروليكي يضمن تثبيت الأنبوب بإحكام وأمان
- قاعدة فولاذية ملحومة ومقاومة للاهتزاز مع هيكل سميك يوفر صلابة فائقة لظروف التشغيل ذات الأحمال الثقيلة
- تحكم يدوي في معدل تغذية القطع لضمان دقة عملية التخديد
- محرك عالي القدرة، وعلبة تروس (جيربوكس) مُعززة، ونظام بكرات مُطور لضمان استقرار الأداء التشغيلي
آلية تشغيل وبنية الماكينة -

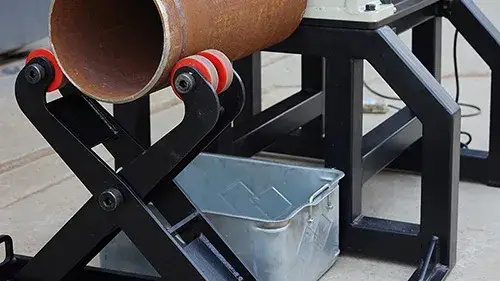

- مصمم لتطبيقات دعم الأنابيب في الظروف الشاقة
- مزود بآلية ضبط عبر قضيب لولبي (قلاووظ) يتم تشغيلها بواسطة مفتاح سقاطة (سيستم)
- دوران سلس وبأقل احتكاك: مزود ببكرات من النايلون المقوى ذات قطر موسع، مما يضمن دوران الأنابيب بسلاسة تامة ويحميها من الخدش
- مرونة تامة وتوافقية عالية: تتيح ميزة الضبط الهيدروليكي للارتفاع ملاءمة مختلف أقطار الأنابيب والتكيف مع شتى ظروف ومواقع العمل
نظام دعم الأنابيب
المزيد
المعدات القياسية
| الوصف | الوزن الصافي |
| أسطوانة الدفع 2"– 3" (القطر الخارجي 60.3 – 88.9 مم) | 5 كجم |
| عجلة الدفع 3½"– 12" (القطر الخارجي 101.6– 323.9 مم) | 6.7 كجم |
| عجلة القطع 2"– 3½" (القطر الخارجي 60.3 – 101.6 مم) | 0.2 كجم |
| عجلة القطع 4"– 6" (القطر الخارجي 114.3 – 168.3 مم) | 0.2 كجم |
| عجلة القطع 8" (القطر الخارجي 219.1 مم) | 0.2 كجم |
| عجلة القطع 10"– 20" (القطر الخارجي 273.0 – 508.0 مم) | 0.2 كجم |
| مثبت 2"– 6" | 1.2 كجم |
| مثبت 8" –12" | 1.2 كجم |
| حامل أنابيب | 33 كجم |
| مفتاح تشغيل بالقدم | 1.5 كجم |
