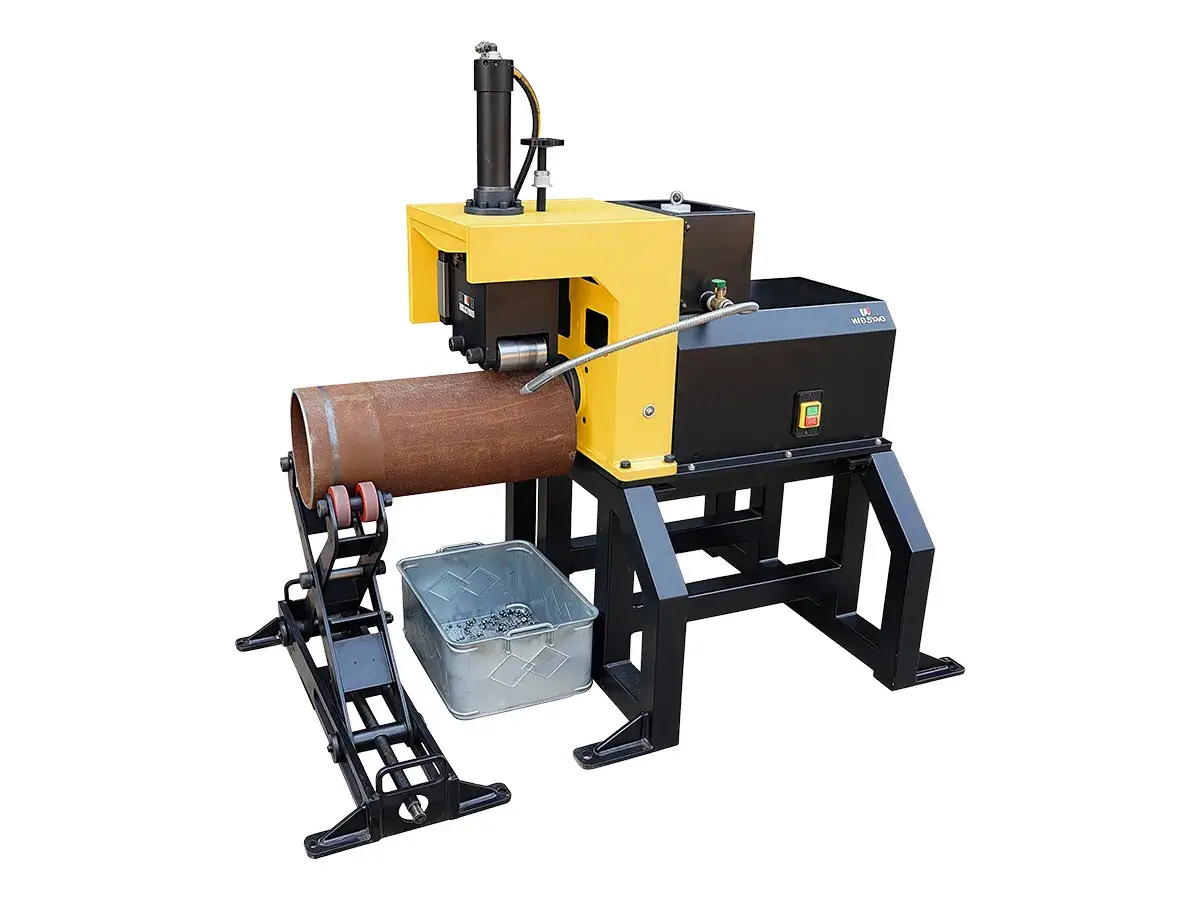

CG-4X ماكينة قطع الجروف 8 إلى 32 بوصة
Groove Cutter
ماكينة قطع وتخديد الأنابيب (طراز CG-4X)، صُممت خصيصاً لعمل الأخاديد في الأنابيب ذات الأقطار االكبيرة التي تتراوح من 8 إلى 32 بوصة للسماكات من فئة SCH40 أو أعلى، وهي متوافقة مع مجموعة واسعة من خامات الأنابيب. تُستخدم هذه الماكينة شبه الأوتوماتيكية على نطاق واسع في أنظمة الحماية من الحرائق، وشبكات إمداد المياه، وأنظمة التكييف والتهوية وتبريد الهواء (HVAC)
- السعة 8 بوصات – 32 بوصة
- السمك الأقصى للجدار 35 ملم
- المواد القابلة للمعالجة أنابيب الفولاذ الكربوني، أنابيب الفولاذ المقاوم للصدأ
المواصفات
| الموديل | |
| المواد القابلة للمعالجة | أنابيب الفولاذ الكربوني، أنابيب الفولاذ المقاوم للصدأ |
| السعة | 8"‒ 32" |
| قدرة المحرك | 2.2 كيلو واط |
| سرعة الدوران | 19 دورة\دقيقة |
| الطاقة | 50/60 هيرتز، ثلاثي الطور (3 فاز) |
| أقصى سمك لجدار الأنبوب | 35 مم |
| الأبعاد (الطول × العرض × الارتفاع) | (122 × 122× 185) سم |
| إجمالي الوزن | 526 كجم |
الخصائص
-
- تصميم منفصل لمضخة الزيت والأسطوانة يتميز بهيكل منظم جيدًا وتشغيل مستقر لضمان عمر خدمة أطول
- تضمن الأسطوانة المصنعة بدقة أبعادًا دقيقة، بينما يعزز قضيب المكبس المقوى من المتانة
- مزودة بمكونات مانعة للتسرب عالية الجودة لضمان أداء موثوق

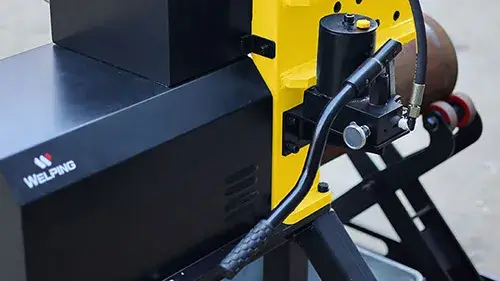

النظام الهيدروليكي -
- الموديل المتوافق: (G-4X) 8"–32"
- نطاق الأنابيب: 8"–32" (DN200‒DN800, ⌀219‒⌀813)
- مكونات قطع مصنوعة من سبائك الفولاذ عالية القوة مع معالجة حرارية للتصليد، لضمان التشغيل الشاق طويل الأمد
نظام شفرة القطع والبكرات -
- نظام هيدروليكي يضمن تثبيت الأنبوب بإحكام وأمان
- قاعدة فولاذية ملحومة ومقاومة للاهتزاز مع هيكل سميك يوفر صلابة فائقة لظروف التشغيل ذات الأحمال الثقيلة
- تحكم يدوي في معدل تغذية القطع لضمان دقة عملية التخديد
- محرك عالي القدرة، وعلبة تروس (جيربوكس) مُعززة، ونظام بكرات مُطور لضمان استقرار الأداء التشغيلي

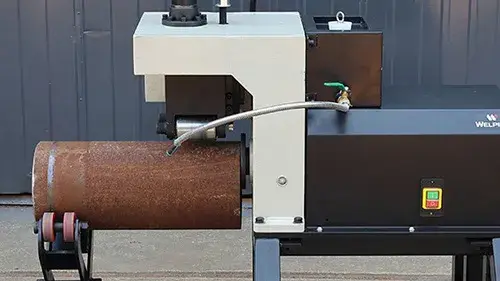

آلية تشغيل وبنية الماكينة -
- أداء فائق في الخدمة الشاقة: صُمم خصيصاً لتطبيقات دعم الأنابيب شديدة التحمل (Heavy-Duty)، حيث يعتمد على نظام هيدروليكي متطور يضمن استقراراً وثباتاً مطلقاً للأنابيب أثناء العمل
- دوران سلس وبأقل احتكاك: مزود ببكرات من النايلون المقوى ذات قطر موسع، مما يضمن دوران الأنابيب بسلاسة تامة ويحميها من الخدش
- مرونة تامة وتوافقية عالية: يتيح ميزة الضبط الهيدروليكي للارتفاع ملاءمة مختلف أقطار الأنابيب والتكيف مع شتى ظروف ومواقع العمل

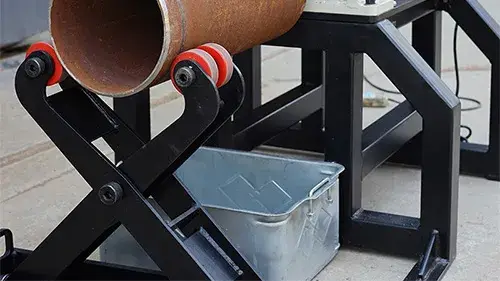

نظام دعم الأنابيب
المزيد
المعدات القياسية
| الوصف | الوزن الصافي |
| أسطوانة الدفع 8"– 32" (القطر الخارجي 219.1 – 812.8 مم) | 5 كجم |
| عجلة القطع 8" (القطر الخارجي 219.1 مم) | 6.7 كجم |
| عجلة القطع 10"– 20" (القطر الخارجي 273.0 – 508.0 مم) | 0.2 كجم |
| عجلة القطع 22"– 32" (القطر الخارجي 558.8 – 812.8 مم) | 0.2 كجم |
| مثبت 8"– 12" | 0.2 كجم |
| مثبت 14"– 16" | 0.2 كجم |
| مثبّت 18"– 24" | 1.2 كجم |
| مثبّت 26"– 32" | 1.2 كجم |
