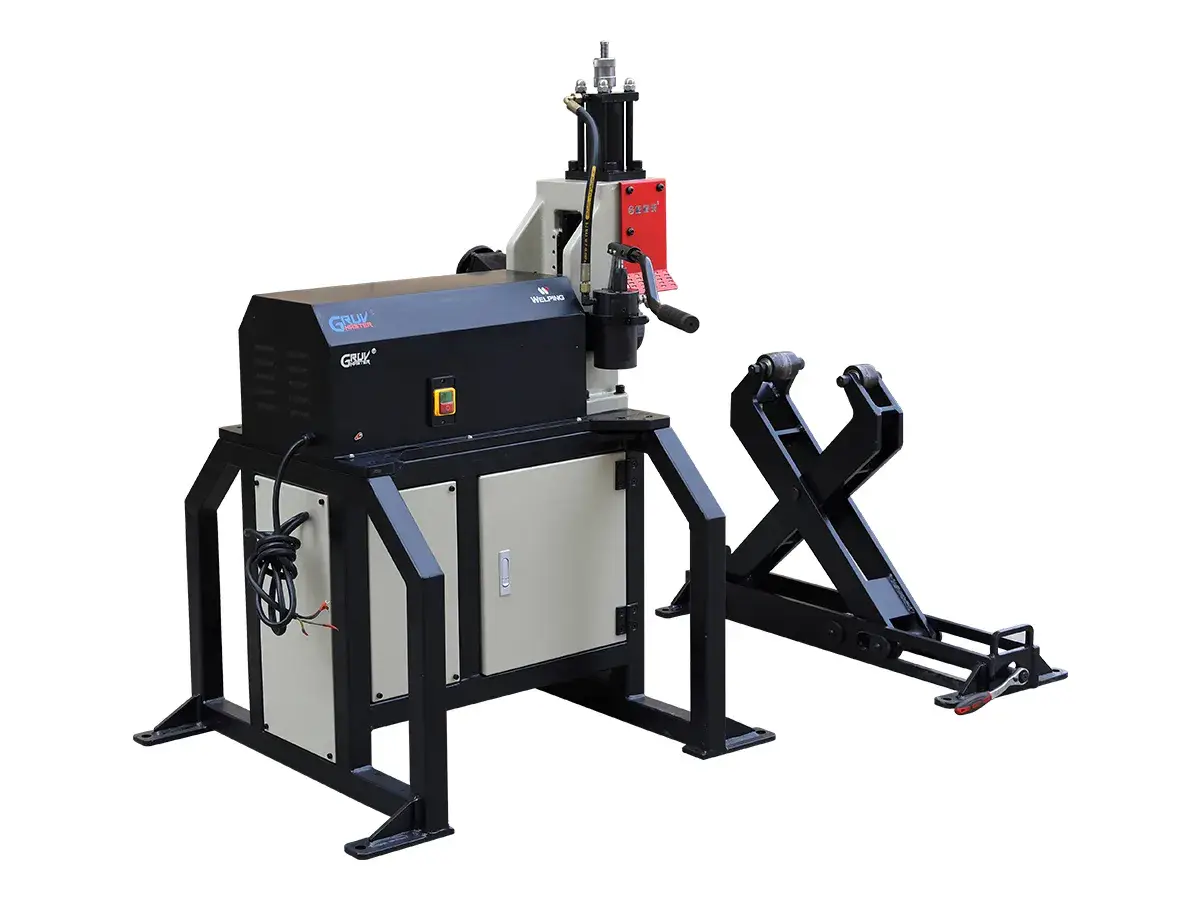

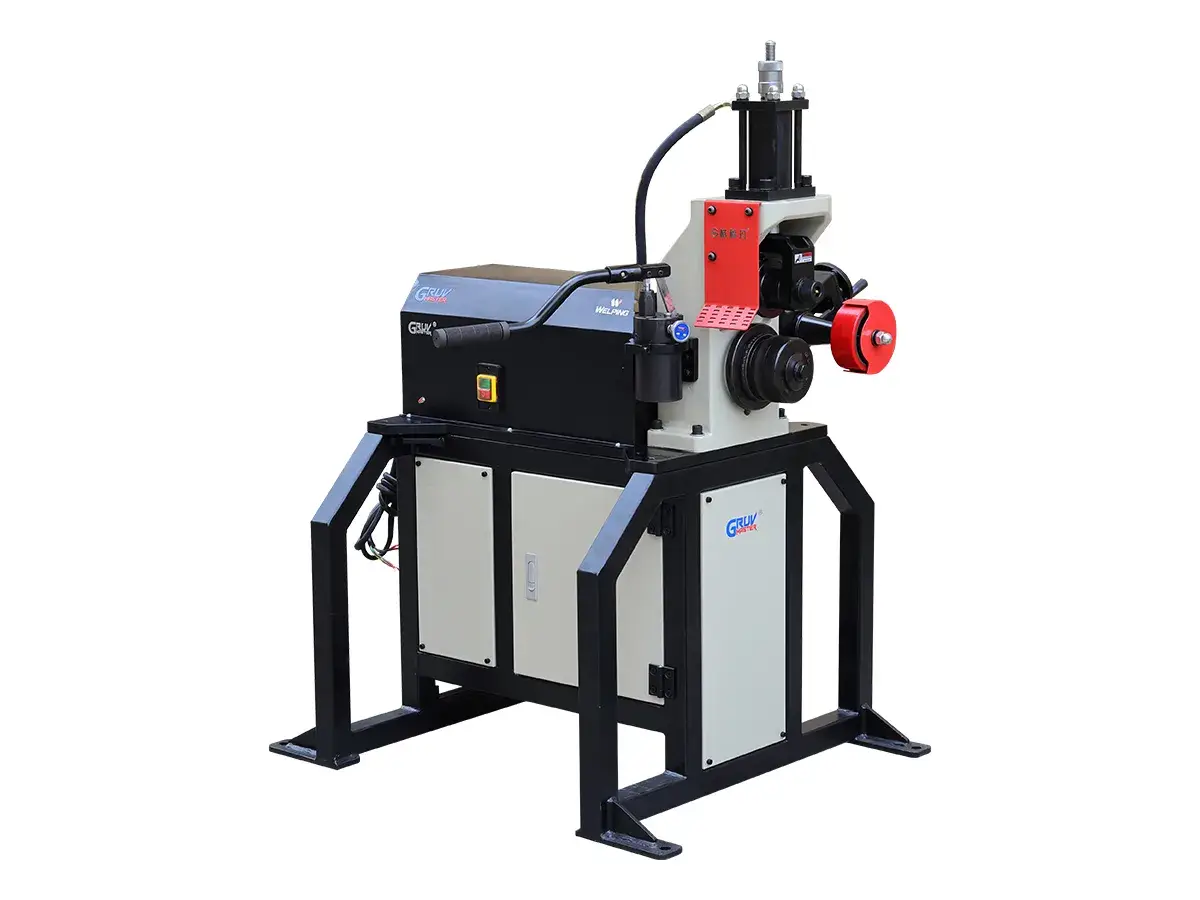

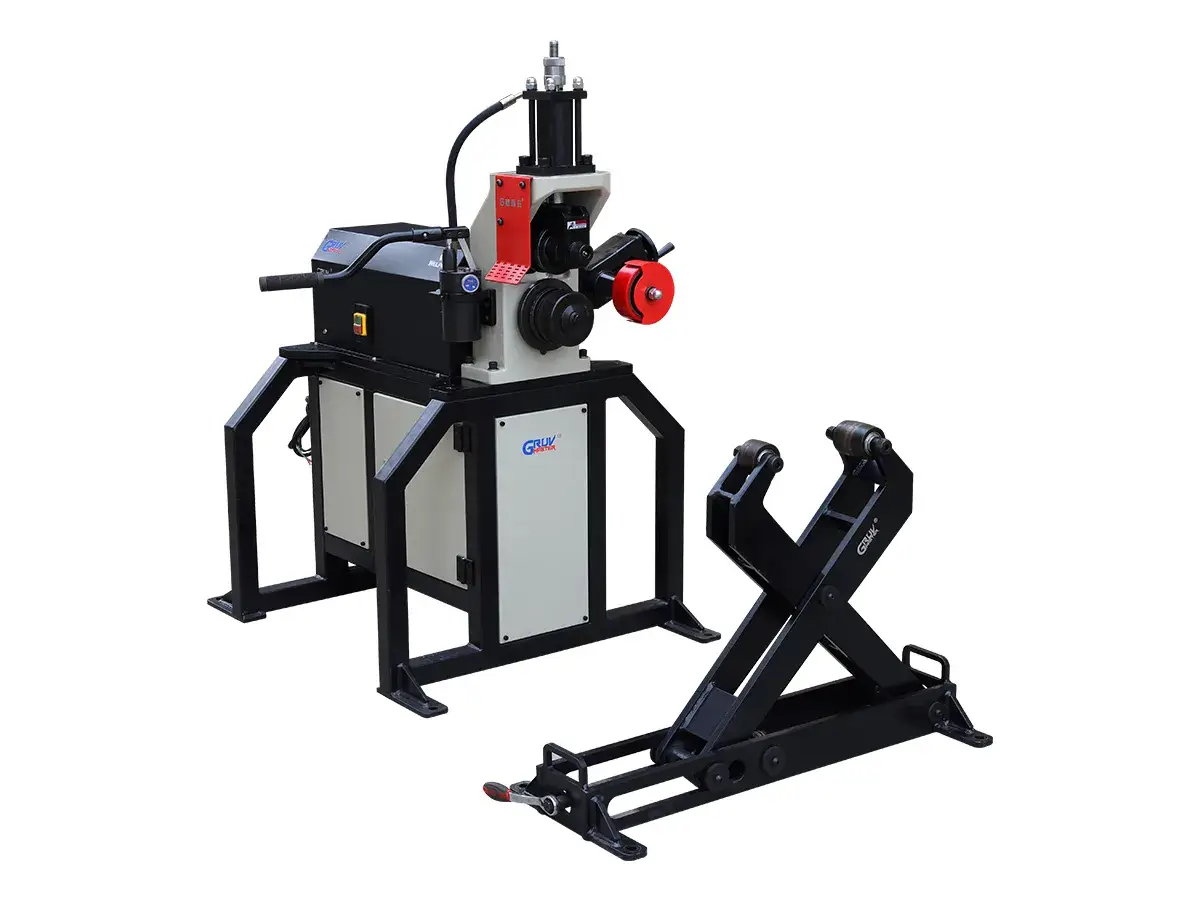

RG-4X PRO ماكينة جروف هيدروليك 8 إلى 24 بوصة
Hydraulic Roll Groover
RG-4X PRO هي آلة حفر أخاديد هيدروليكية شديدة التحمل مخصصة للأنابيب التي يتراوح قطرها بين 8 بوصات و24 بوصة، وهي مزودة بنظام هيدروليكي مغلق بالكامل، ومجموعة بكرات مُعززة وموسعة، وبكرات توجيه مطورة، وقد صُممت هذه الآلة لإجراء عمليات حفر أخاديد مستمرة تحت أحمال عالية للأنابيب الفولاذية ذات القطر الكبير، مع تحكم محسّن في توسع طرف الأنبوب والانحراف الجانبي
- سعة التشغيل القياسية 8"‒ 16" (SCH 10/40)
18" ‒ 24" (SCH 10/20) - أقصى سماكة لجدار الأنبوب 13 مم
- الأنابيب القابلة للمعالجة أنابيب الفولاذ (الفولاذ الكربوني)، والفولاذ المقاوم للصدأ
المواصفات
| الموديل | |
| الأنابيب القابلة للمعالجة | أنابيب الفولاذ، والفولاذ المقاوم للصدأ |
| سعة التشغيل القياسية | 8"‒ 16" (SCH 10/40) 18" ‒ 24" (SCH 10/20) |
| نظام الحز | قياسي: OGS Roll Sets اختياري: AGS Roll Sets (14"–24") |
| الطاقة | 380/ 440 فولت، 50/60 هيرتز |
| أقصى سماكة لجدار الأنبوب | 13 مم |
| سرعة عمود الدوران | 20 دورة\دقيقة |
| قدرة المحرك | 2200 واط |
| الأبعاد | (122 × 102 × 154) سم |
| الوزن الإجمالي | 389 كجم |
الخصائص
-
- نظام هيدروليكي منفصل بتصميم يجمع بين مضخة وأسطوانة مستقلتين
- المضخة المغلقة تمامًا لا تتطلب فتحة تهوية، مما يساعد على الحد من دخول الغبار، وتقليل وتيرة صيانة الزيت الهيدروليكي، وإطالة العمر التشغيلي

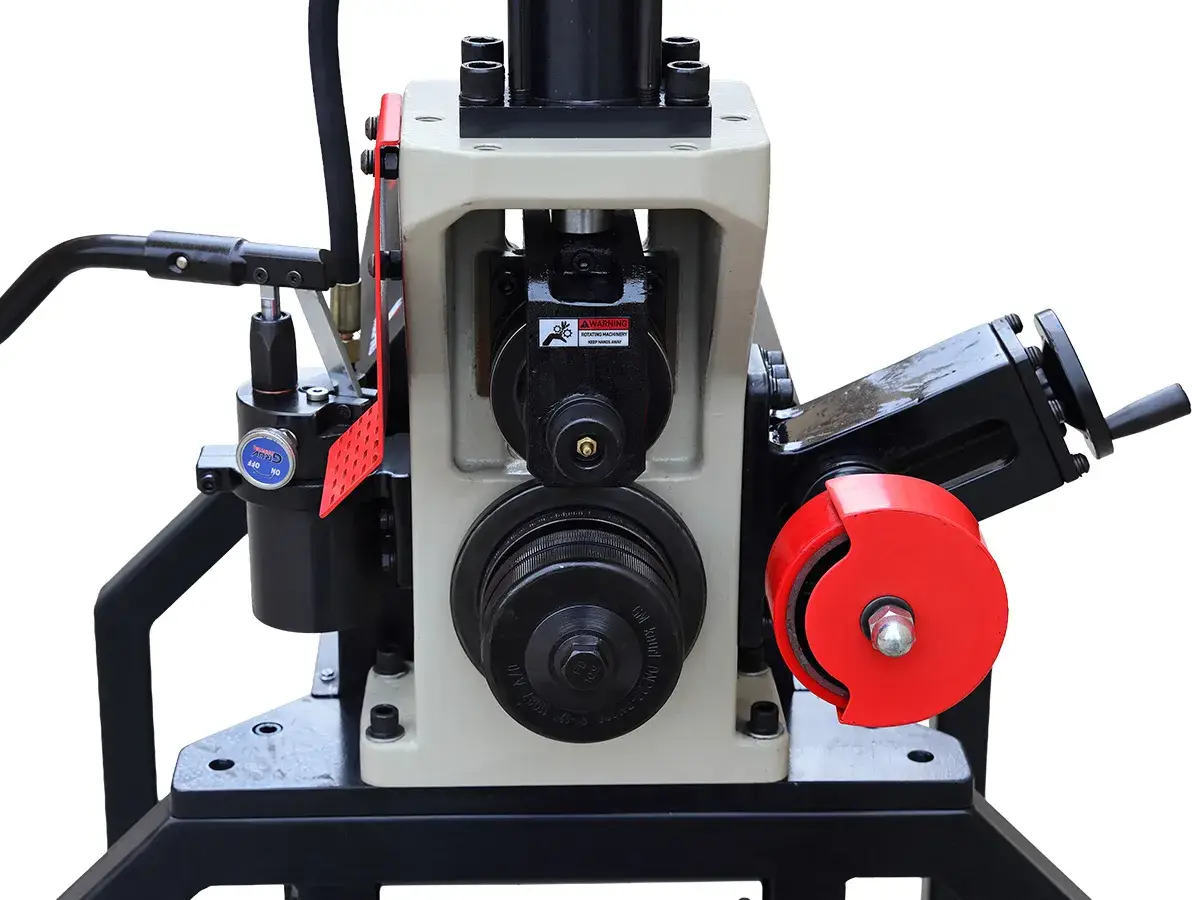

- تستخدم البكرات العلوية والسفلية هيكلًا متشابكًا يساعد في الحفاظ على طول ثابت للأخدود، مما يجعلها مناسبة لمعالجة الأنابيب ذات القطر الكبير
- يوفر المسمار المدمج لتعديل العمق المتدرج مؤشرًا واضحًا وسهولة في التشغيل
النظام الهيدروليكي -
- هيكل مقوى مصمم لتحمل أحمال كبيرة وأنابيب ذات قطر كبير
- يقلل من الاهتزاز أثناء التشغيل ويحافظ على ثبات عملية الحفر حتى في ظل الاستخدام المكثف والمستمر

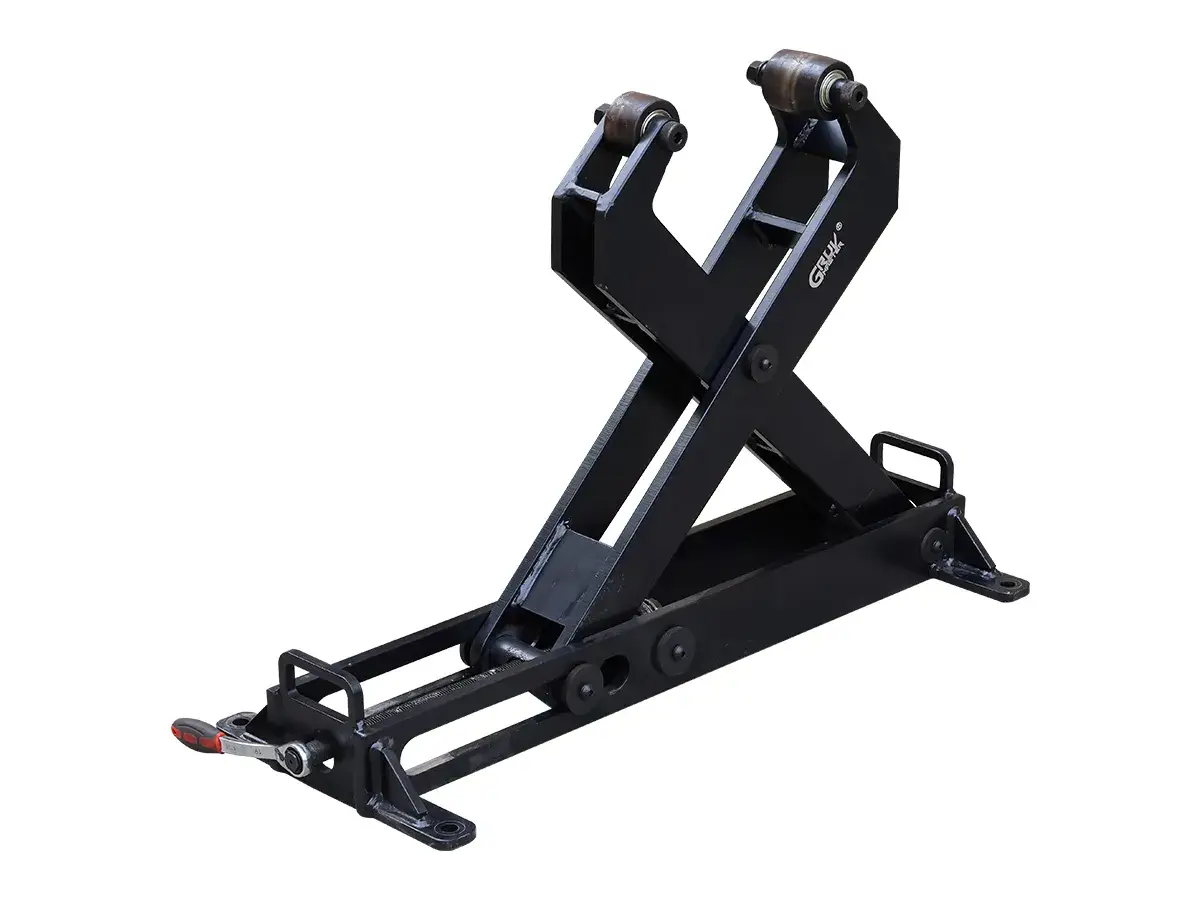

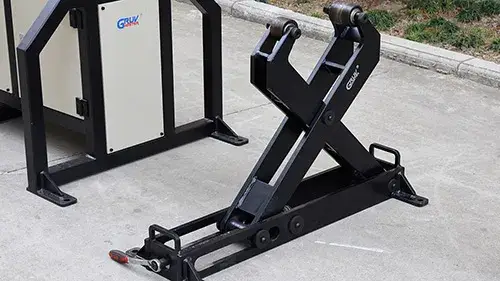

حامل الأنابيب -
- مصنوع من قطعة مصبوبة كبيرة الحجم وسميكة من الحديد المطاوع تتميز بصلابة عالية ومقاومة قوية للتشوه
- يوفر الإطار العريض قاعدة مستقرة مع مساحة تلامس أكبر مع الأرض
- تتيح خزانة التخزين المدمجة تخزين مجموعات البكرات والأدوات بسهولة

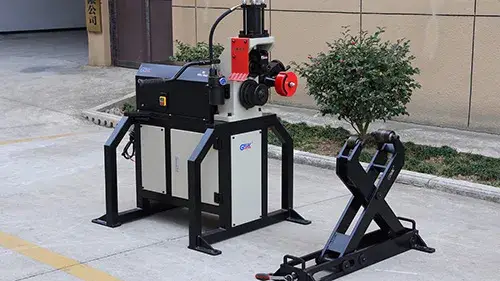

هيكل من الحديد الزهر (الدكتايل) -
بكرات التوجيهتساعد بكرات التوجيه المقواة على التحكم في انحراف الأنابيب أثناء التشغيل، وتقليل أخطاء التصنيع، وتحسين اتساق الأخاديد
المزيد
مواصفات مجموعة بكرات التشكيل القياسية
| الوصف | الوزن الصافي | |
 |
بكرة دفع 8" – 12" (القطر الخارجي 219 – 324 مم) | 3.5 كجم |
| بكرة دفع 14" – 16" (القطر الخارجي 356 – 406 مم) | 3.5 كجم | |
| بكرة دفع 18" – 24" (القطر الخارجي 457 – 610 مم) | 3.5 كجم | |
| بكرة حز (تخديد) 8" – 12" (القطر الخارجي 219 – 324 مم) | 2.0 كجم | |
| بكرة حز (تخديد) 14" – 16" (القطر الخارجي 356 – 406 مم) | 2.0 كجم | |
| بكرة حز (تخديد) 18" – 24" (القطر الخارجي 457 – 610 مم) | 2.0 كجم |
مواصفات بكرات التشكيل الاختيارية
| الوصف | الوزن الصافي |
| بكرة دفع AGS مقاس 14" – 24" (القطر الخارجي 356 – 610 مم) | 3.5 كجم |
| بكرة حفر (حز) AGS مقاس 14" – 24" (القطر الخارجي 356 – 610 مم) | 2.0 كجم |
