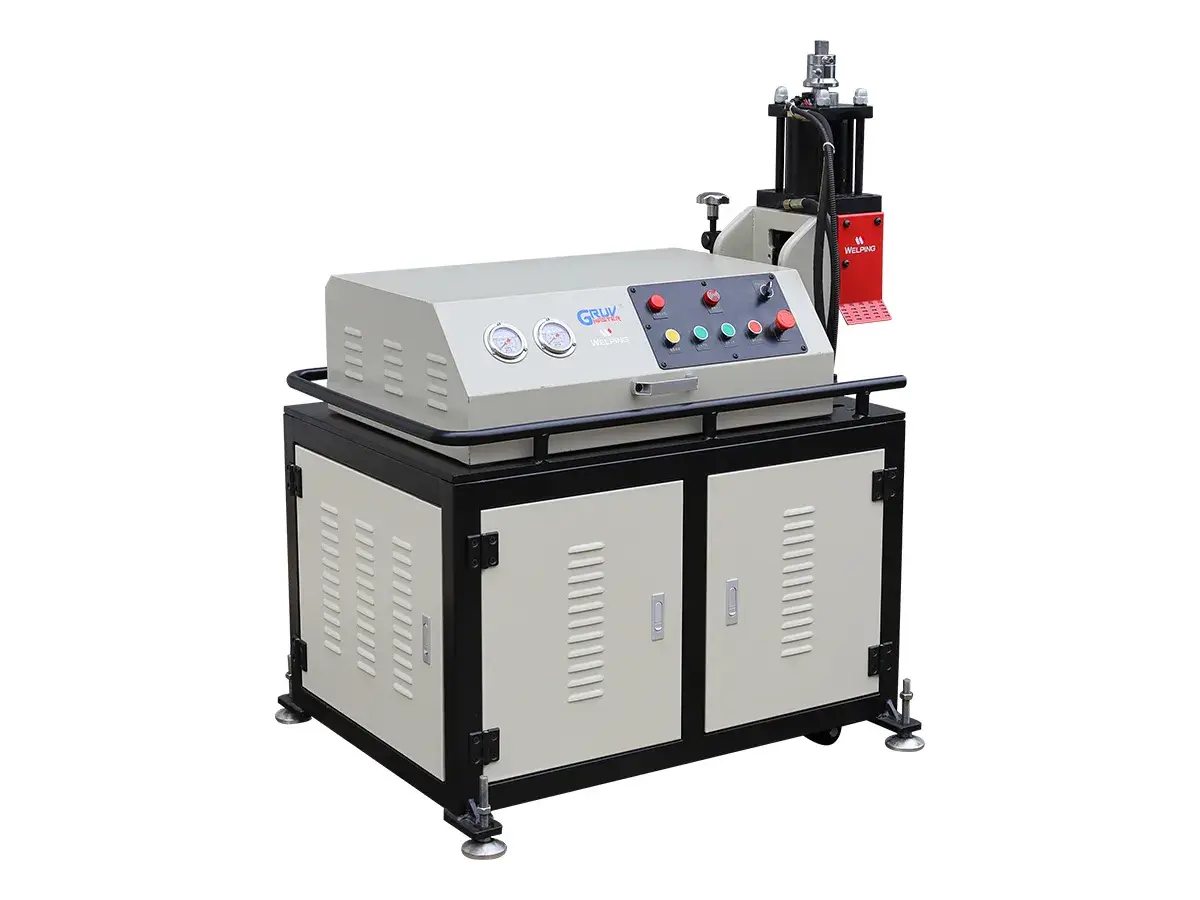

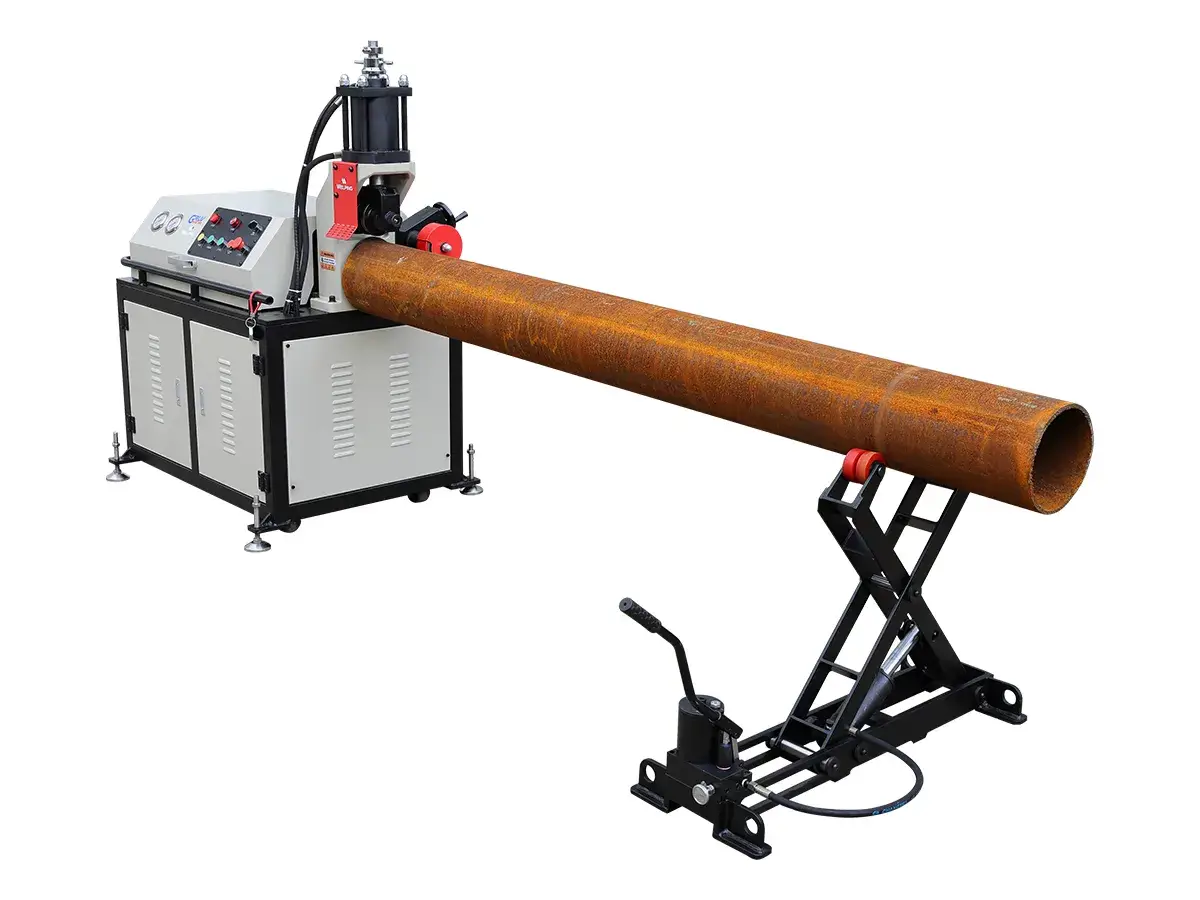

AG-4X ماكينة جروف أتوماتيك 8 إلى 24 بوصة
Automatic Grooving Machine
آلة الحز الأوتوماتيكية للأنابيب ذات القطر الكبير (8 بوصات – 24 بوصة) تدعم معالجة جدران الأنابيب التي يصل سمكها إلى 13 مم، وهي مزودة بنظام محرك عالي الطاقة بقوة 2200 واط، ومناسبة للتصنيع المسبق في الورش، والتركيب في الموقع، والإنتاج بالدفعات كما تتعامل معدات تصنيع الأنابيب هذه مع المواد الصعبة مثل الأنابيب الفولاذية عالية القوة من نوع 20Mn، والتي يصعب معالجتها باستخدام آلات الحز القياسية
- سعة التشغيل القياسية 8"–24"
- أقصى سماكة لجدار الأنبوب 13 مم
- الأنابيب القابلة للمعالجة أنابيب الفولاذ (الفولاذ الكربوني)، والفولاذ المقاوم للصدأ
المواصفات
| الموديل | |
| الأنابيب القابلة للمعالجة | أنابيب الفولاذ، والفولاذ المقاوم للصدأ |
| السعة القياسية للتشغيل | قياسي: مجموعة بكرات OGS اختياري: مجموعة بكرات AGS |
| الطاقة | 380 فولت، 50 هيرتز |
| أقصى سماكة لجدار الأنبوب | 13 مم |
| سرعة عمود الدوران | 23 دورة\دقيقة |
| قدرة المحرك | 2.2 كيلو واط |
| الأبعاد | (142 × 102 × 162) سم |
| الوزن الإجمالي | 635 كجم |
الخصائص
-

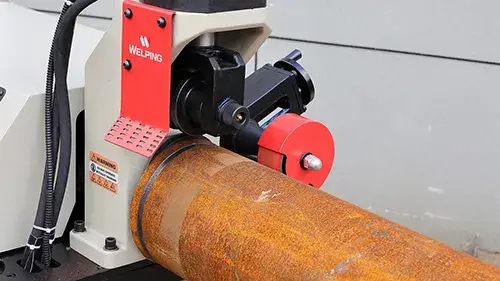

- يدعم نظام التحكم الكهروهيدروليكي المدمج التشغيل الآلي أو اليدوي لوظائف التغذية والحفر والعودة
- يوفر النظام الهيدروليكي ضغطًا مستمرًا ومستقرًا، مما يساعد في الحفاظ على عمق الحفر وجودة التشكيل بشكل ثابت
نظام التحكم الآلي -

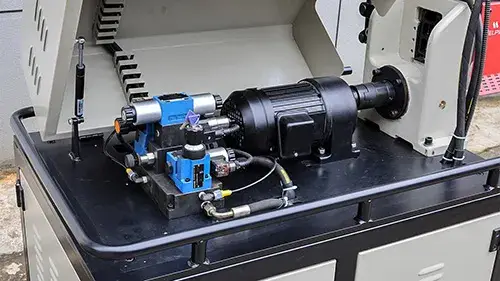

- مزود بمحرك بقوة 2200 واط، وعلبة تروس عالية المتانة، ونظام تحكم كهربائي، ونظام هيدروليكي
- يدعم التشغيل المستقر لفترات طويلة في ظل ظروف الإنتاج المستمر والأحمال الثقيلة
نظام دفع عالي القدرة -

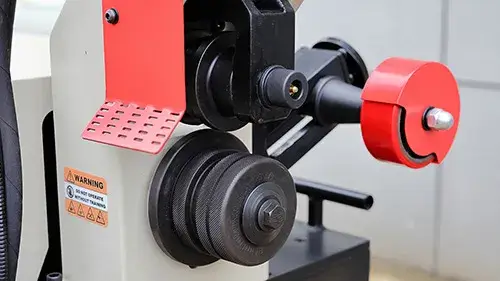

- بكرات إدارة وتشكيل عالية المتانة صلّدة لضمان عمر خدمة طويل
- تساعد البكرات المتشابكة في التحكم بطول إحكام طرف الأنبوب بشكل أكثر دقة وتحسن اتساق تشكيل الأخاديد
- يتوفر طقم تشكيل أخاديد (AGS) اختياري
التحكم في تشكيل الأخاديد -
التحكم التلقائي في العمقآلة حفر الأخاديد مزودة بجهاز لتحديد العمق، وعندما يصل الأخدود إلى العمق المحدد مسبقًا، تعود أسطوانة الحفر تلقائيًا إلى وضعها الأصلي، وهذا يساعد في الحفاظ على عمق ثابت للأخاديد أثناء الإنتاج بالدفعات
-
- تستخدم واجهة تحكم تعمل بالأزرار مع منطق تشغيل واضح لتسهيل التشغيل
- بالمقارنة مع أنظمة الشاشات التي تعمل باللمس، يُعد التحكم بالأزرار أكثر ملاءمة لبيئات الورش ومواقع العمل، كما أنه أسهل في الصيانة
سهولة التشغيل -
نظام دعم الأنابيبيعزز حامل الأنابيب القياسي من الثبات والمحاذاة أثناء عمليات حفر الأخاديد
-

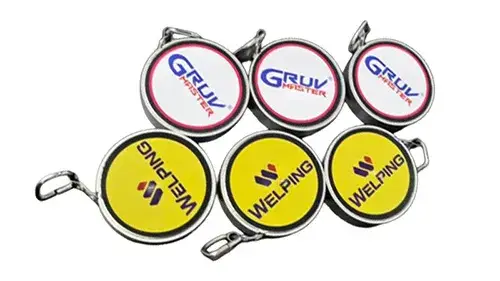

الفحص والأدوات المساعدةيتم تضمين مقياس فحص الأخاديد لإجراء فحص سريع للأبعاد وتحسين كفاءة مراقبة الجودة
المزيد
مواصفات مجموعة بكرات التشكيل القياسية
| الوصف | الوزن الصافي |
| بكرة الدفع 8 بوصة – 12 بوصة (القطر الخارجي 219.1 – 323.9 مم) | 3.5 كجم |
| بكرة الدفع 14 بوصة – 16 بوصة (القطر الخارجي 355.6 – 406.4 مم) | 3.5 كجم |
| بكرة الدفع 18 بوصة – 24 بوصة (القطر الخارجي 457.2 – 609.6 مم) | 3.5 كجم |
| بكرة التحزيز (التخديد) 8 بوصة – 12 بوصة (القطر الخارجي 219.1 – 323.9 مم) | 1.4 كجم |
| بكرة التحزيز (التخديد) 14 بوصة – 16 بوصة (القطر الخارجي 355.6 – 406.4 مم) | 1.4 كجم |
| بكرة التحزيز (التخديد) 18 بوصة – 24 بوصة (القطر الخارجي 457.2 – 609.6 مم) | 1.4 كجم |
مواصفات بكرات التشكيل الاختيارية
| الوصف | الوزن الصافي |
| بكرة دفع (AGS) 14 بوصة – 16 بوصة (القطر الخارجي 355.6 – 609.6 مم) | 3.5 كجم |
| بكرة التحزيز (AGS) 14 بوصة – 24 بوصة (القطر الخارجي 355.6 – 609.6 مم) | 2.0 كجم |
