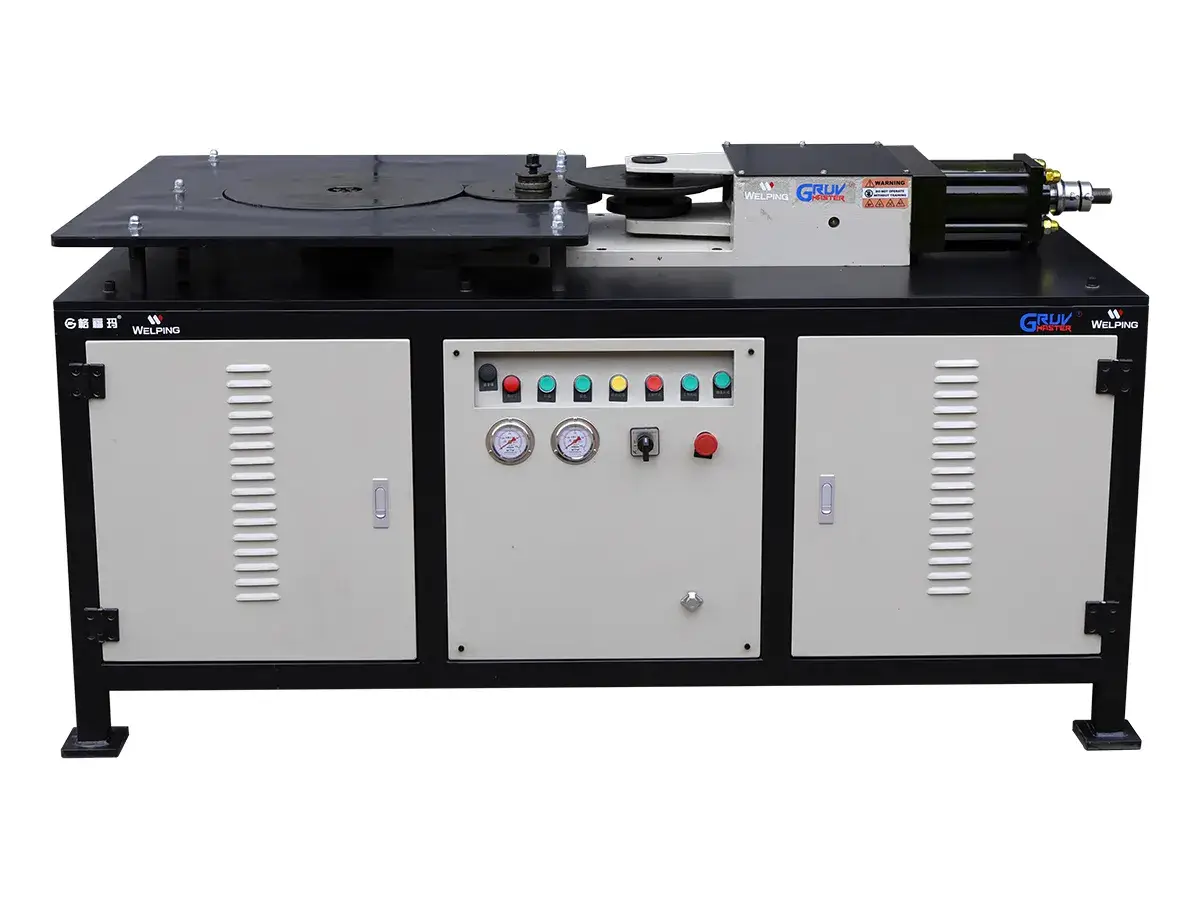

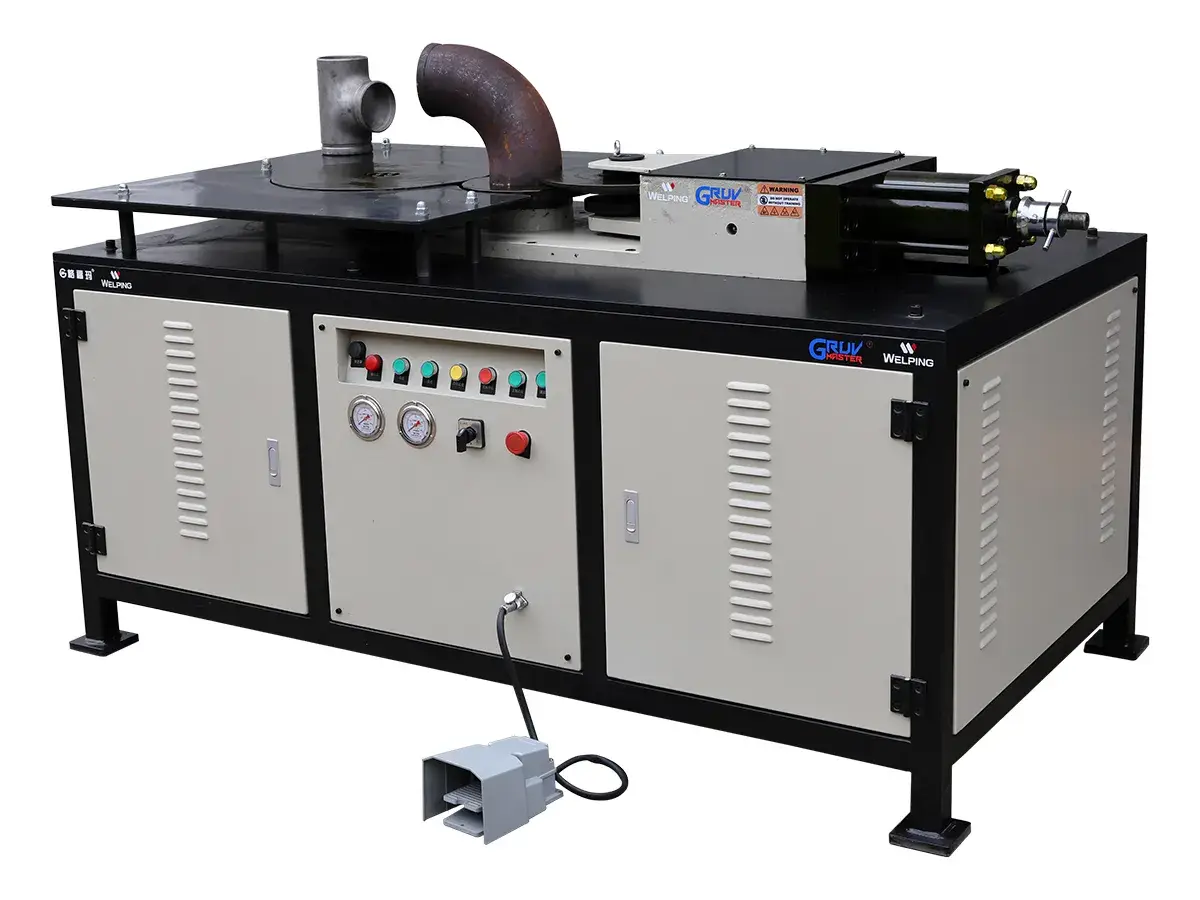

GF-4X ماكينة روول جروف وتحزيز التوصيلات 2 إلى 24 بوصة
Pipe Fitting Roll Grooving Machine

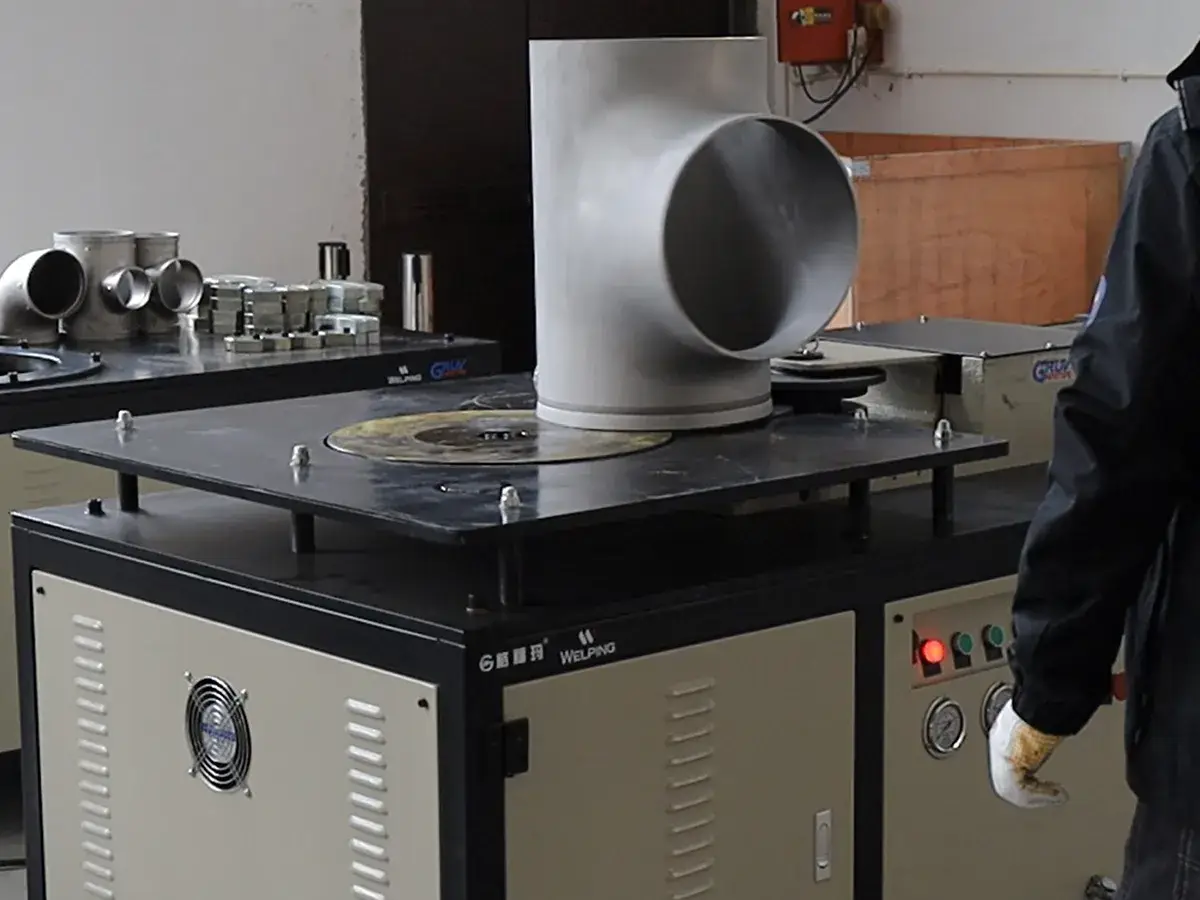

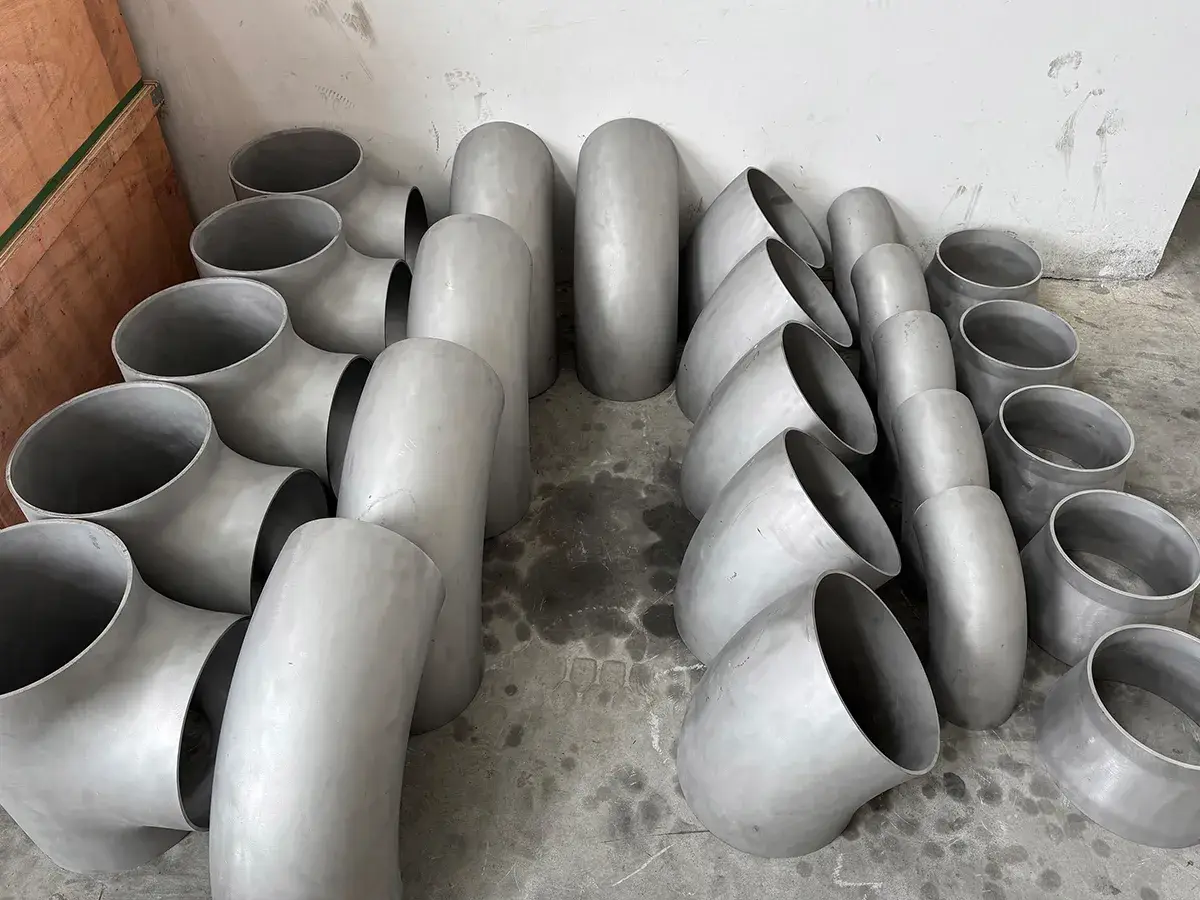

تتميز ماكينة تشكيل الأخاديد (GF-4X) بتصميم مخصص لمعالجة وصلات الأنابيب المصنوعة من الكربون ستيل والاستانلس ستيل بأقطار تتراوح بين 2 إلى 24 بوصة، بما يشمل الكوع (Elbow)، والمشترك (Tee)، والمسلوب (Reducer) وتدعم الماكينة تشكيل أخاديد الأنابيب ذات الجدران السميكة التي تصل إلى 13 مم، مما يجعلها مثالية لخطوط الإنتاج الصناعي الضخم والمستمر، كما تم تزويدها بنظام تحكم أوتوماتيكي بالكامل لعملية التشكيل، بالإضافة إلى تصميم مبتكر مانع لانزلاق الأنابيب يضمن ثبات القطعة تماماً ويمنع حركتها أثناء الدوران. وتتوافق أبعاد الأخاديد المنتجة تماماً مع معايير الجودة العالمية OGS (AWWA C606)، مما يضمن أداءً فائق الدقة ومتسقاً عند معالجة الوصلات ذات الأقطار الكبيرة
- سعة التشغيل القياسية 2"‒ 24" (SCH 10/40)
- أقصى سماكة لجدار الأنبوب 13 مم
- الأنابيب القابلة للمعالجة أنابيب الفولاذ، والفولاذ المقاوم للصدأ
المواصفات
| الموديل | |
| الأنابيب القابلة للمعالجة | أنابيب الفولاذ، والفولاذ المقاوم للصدأ |
| السعة القياسية للتشغيل | 2"‒ 24" (SCH 10/40) |
| الطاقة | 380 فولت، 50 هيرتز |
| أقصى سماكة لجدار الأنبوب | 13 مم |
| سرعة عمود الدوران | 23 دورة\دقيقة |
| قدرة المحرك | 2.2 كيلو واط |
| الأبعاد | (195 × 110 × 012) سم |
| الوزن | 1150 كجم |
الخصائص
-
- تعمل محطة الهيدروليك المستقلة بالتزامن مع نظام التحكم الكهربائي لتوفير أداء مستقر
- يحافظ النظام على عملية حفر الأخاديد تحت التحكم ويقلل من التقلبات التي قد تؤثر على جودة المعالجة

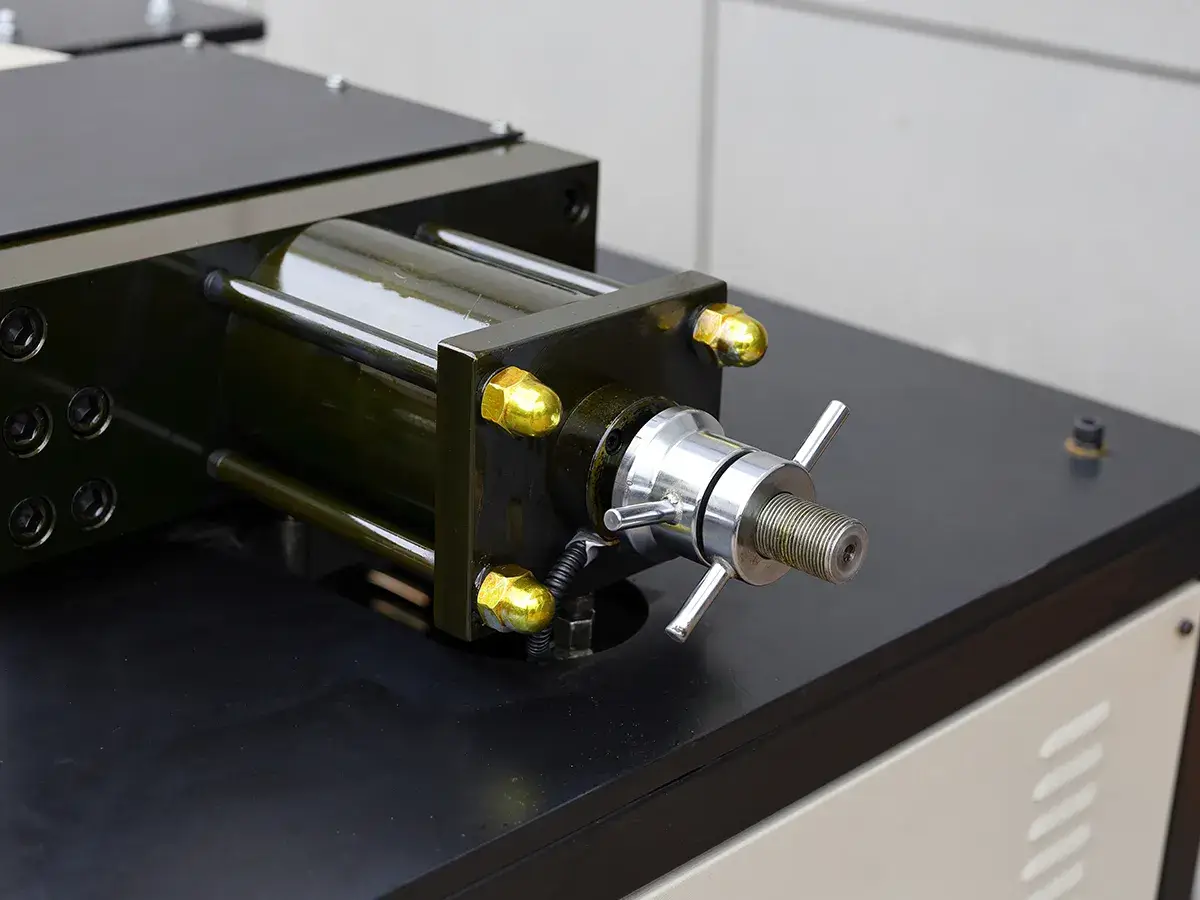

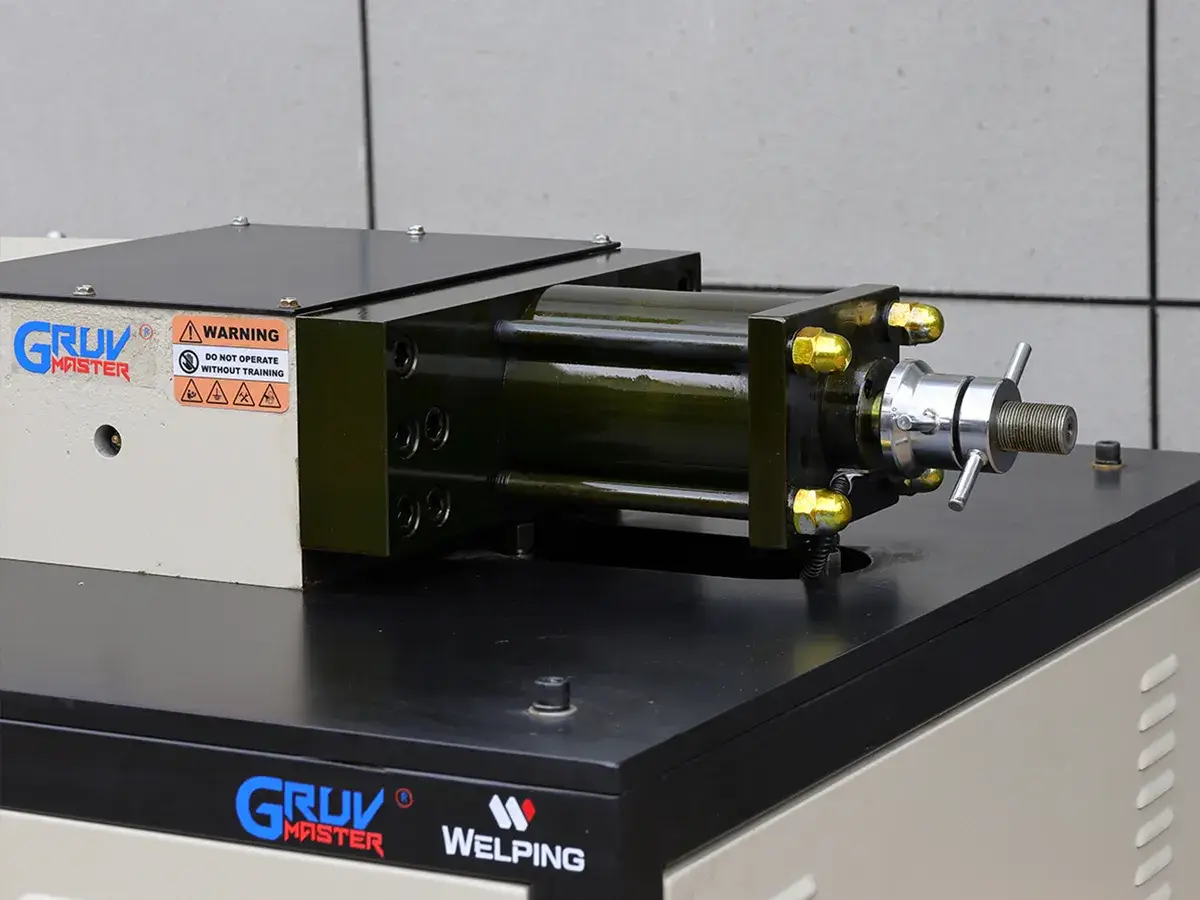

النظام الهيدروليكي
-

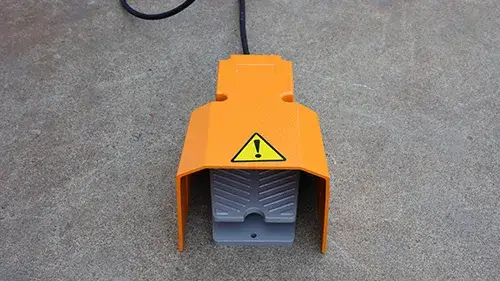

مفتاح تشغيل بالقدم -

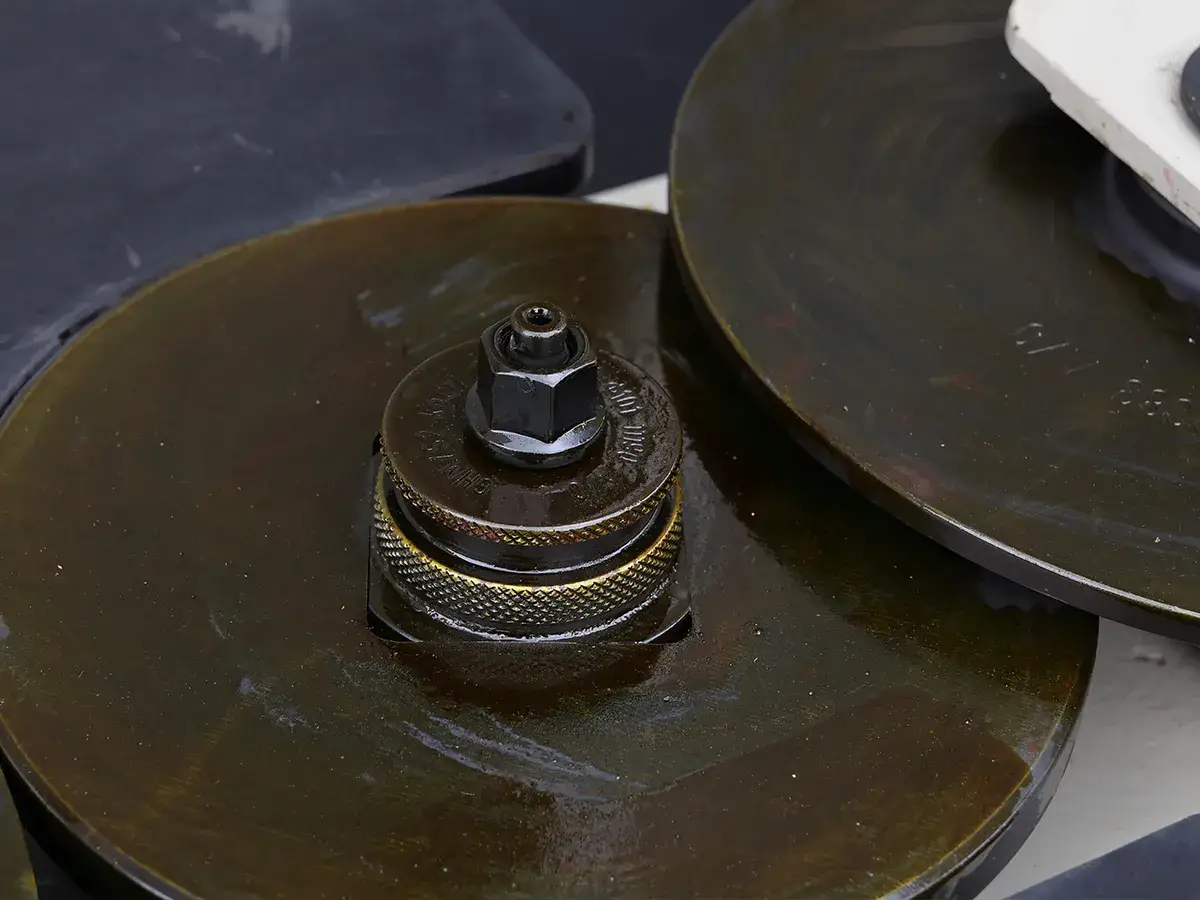

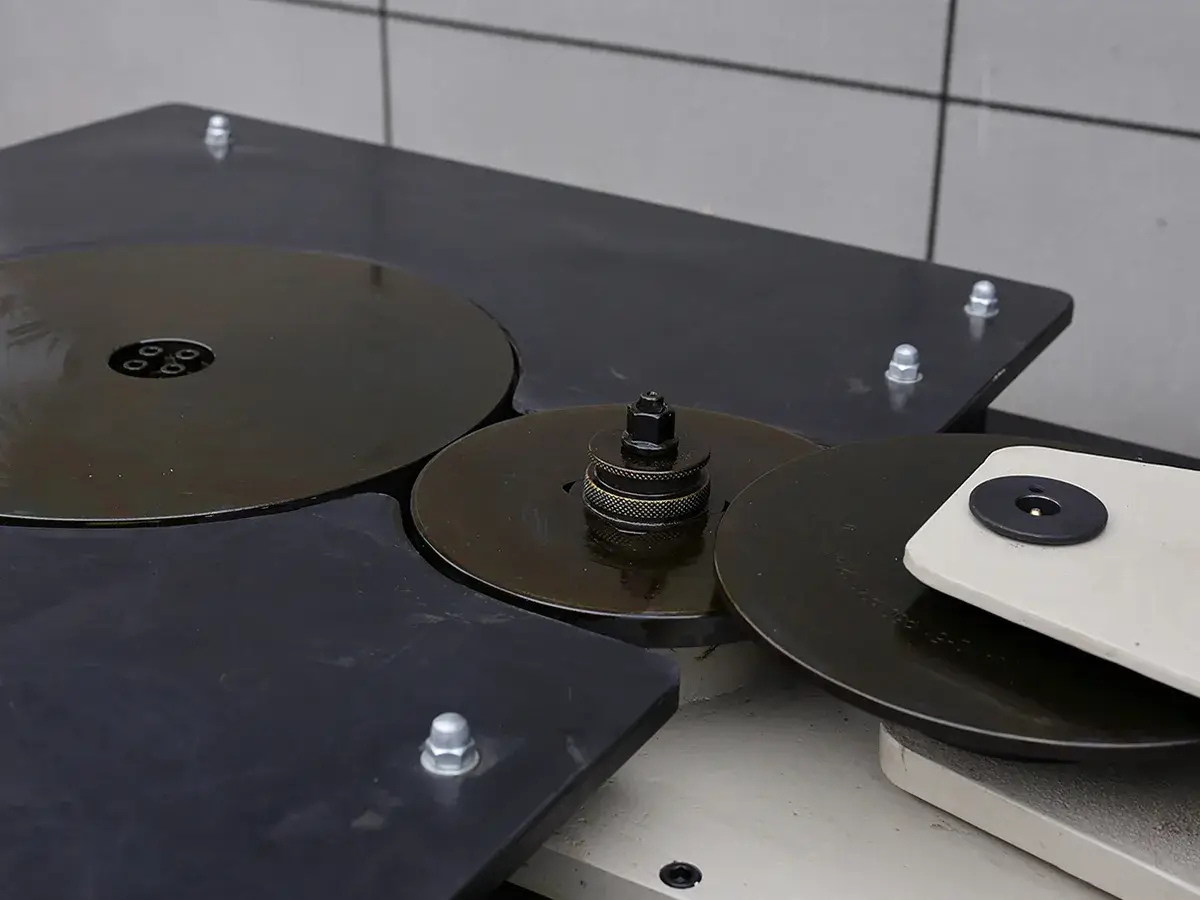

مجموعة البكرات
مواصفات مجموعة بكرات التشكيل القياسية
| الوصف | الوزن الصافي |
| بكرة الدفع 1½ بوصة (القطر الخارجي 48.3 مم) | 1.5 كجم |
| بكرة الدفع2 بوصة – 2½ بوصة (القطر الخارجي 60.3 – 73.0 مم) | 1.5 كجم |
| بكرة الدفع3 بوصات – 3½ بوصة (القطر الخارجي 88.9– 101.6 مم) | 2.0 كجم |
| بكرة الدفع4 بوصات – 5 بوصات (القطر الخارجي 114.3 – 141.3 مم) | 1.2 كجم |
| بكرة الدفع6 بوصات (القطر الخارجي 168.3 م) | 3.0 كجم |
| بكرة الدفع8 بوصات – 12 بوصة (القطر الخارجي 219.1 – 323.9 مم) | 3.0 كجم |
| بكرة الدفع14 بوصة – 16 بوصة (القطر الخارجي 355.6 – 406.4 مم) | 4.0 كجم |
| بكرة الدفع18 بوصة – 24 بوصة (القطر الخارجي 457.2 – 609.6 مم) | 2.1 كجم |
| بكرة التحزيز (التخديد) 2 بوصة – 5 بوصات (القطر الخارجي 60.3 – 141.3 مم) | 14.0 كجم |
| بكرة التحزيز (التخديد) 6 بوصات (القطر الخارجي 168.3 مم) | 14.0 كجم |
| بكرة التحزيز (التخديد) 8 بوصات – 12 بوصة (القطر الخارجي 219.1 – 323.9 مم) | 13.5 كجم |
